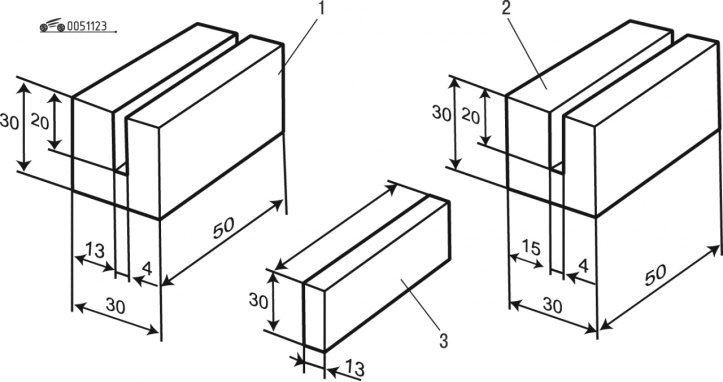

Рис. 11.23. Детали для монтажа передней двери: 1, 2, 3 - прокладки
Для установки задней двери необходимо изготовить три детали по 2 штуки каждой в соответствии с рис. 11.23.

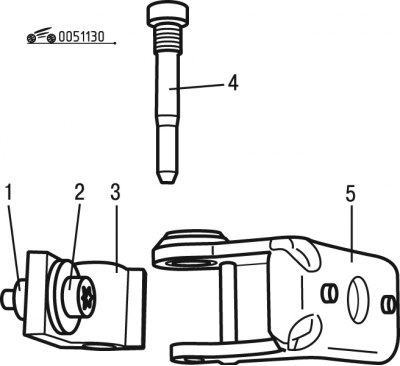

Рис. 11.30. Монтажный набор: 1 - штифт для центрирования; 2 - болты; 3 - неподвижная часть петли; 4 - ось; 5 - подвижная часть петли
При установке передней двери вам необходимо приобрести монтажный набор, показанный на рис. 11.30.
Установку задней двери проводите в следующем порядке:
- установите дверь на опору;
- установите прокладки (см. рис. 11.23) между проемом двери и дверью;
- установите петли 3 (см. рис. 11.30) на центральную стойку;
- заверните, не затягивая, болты 2;
- установите дверь напротив петель;

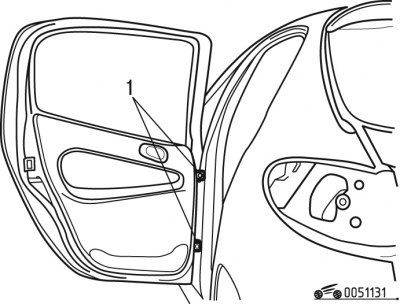

Рис. 11.31. Крепление петель: 1 - петли
- подтяните, не затягивая, болты крепления петель 1 (рис. 11.31) на двери;
- закрепите ограничитель на центральной стойке;

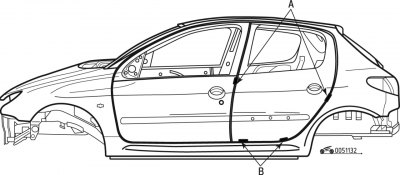

Рис. 11.32. Проверка зазоров в проеме двери: А, В - зазоры
- закройте дверь и проверьте зазоры: зазор А (рис. 11.32) по высоте должен быть (5±2) мм, зазор В — (4±1,5) мм;
- откройте переднюю дверь;
- удерживайте заднюю дверь в закрытом положении;

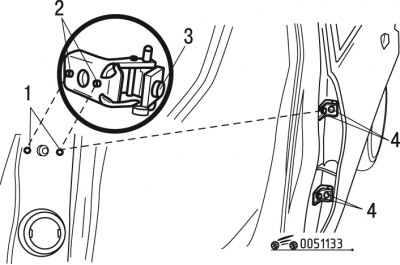

Рис. 11.33. Проверка закрытия двери: 1 - отверстия; 2 - установочные штифты; 3 - штифт; 4 - болты
- затяните болты 4 (рис. 11.33);
- закрепите ограничитель на центральной стойке;
- проверьте зазоры по периметру двери;
- в случае затрудненного закрытия двери выполните следующее: установите штифт 3 для центрирования на дверную петлю, при необходимости расточите отверстия 1 под установочные штифты 2 или обточите установочные штифты 2;
- проверьте зазоры по периметру двери;
- окончательно затяните болты крепления петель.
