Снятие и установка грязезащитного чехла

Главная 20X Пежо 206 (1998-2012) Шасси, ходовая часть Рулевое управление

0

При снятии и установке грязезащитного чехла сервисные центры Peugeot используют следующий специальный инструмент:
  • съемник шаровых опор — 0709;
  • зажим для хомутов — типа clic 0172-Z.

Снятие грязезащитного чехла проводите в следующем порядке:
  • снимите колесо со стороны заменяемого колеса;
  • снимите аккумуляторную батарею и ее поддон;
  • отверните гайку шарового пальца шарнира наконечника рулевой тяги;

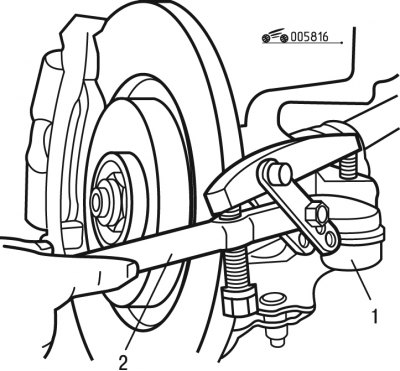

Рис. 8.16. Отсоединение наконечника рулевой тяги от поворотного кулака: 1 - шарнир; 2 - припособление

  • с помощью приспособления 2 (рис. 8.16) отсоедините шарнир от поворотного кулака;

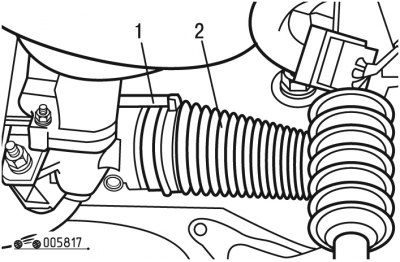

Рис. 8.17. Снятие грязезащитного чехла: 1 - трубка; 2 - чехол

  • снимите трубку 1 (рис. 8.17) с чехла 2;

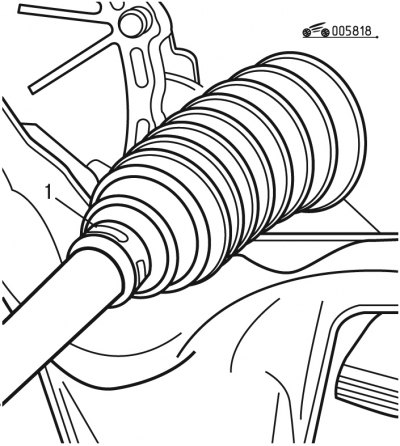

Рис. 8.18. Снятие хомута: 1 - хомут



  • снимите хомут 1 (рис. 8.18);

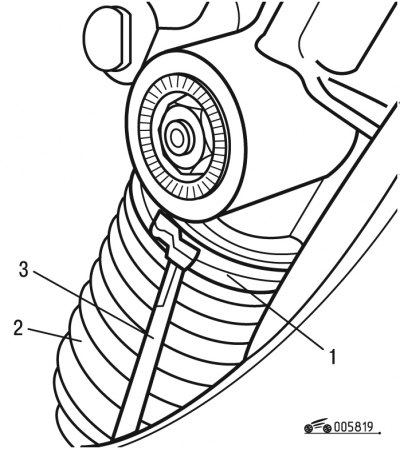

Рис. 8.19. Снятие хомута: 1 - хомут; 2 - чехол; 3 - отвертка

  • снимите с помощью отвертки хомут 1 (рис. 8.19) и сдвиньте чехол 2.

Установку грязезащитного чехла проводите в следующем порядке:

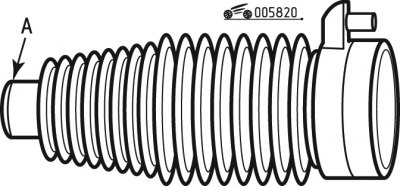

Рис. 8.20. Смазка чехла: А - опорная поверхность

  • смажьте опорные поверхности А (рис. 8.20) чехла и рейки смазкой TOTAL N3924/ TOTAL N3945;

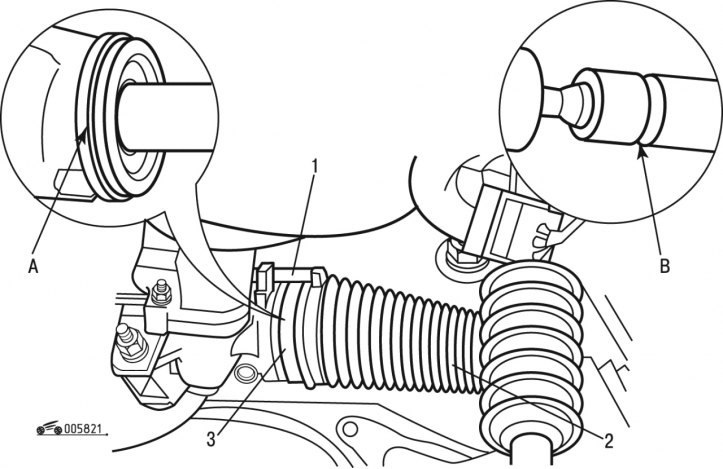

Рис. 8.21. Установка чехла: 1 - трубка; 2 - чехол; 3 - хомут; А, В - опорные поверхности

  • наденьте на корпус рейки новый грязезащитный чехол 2 (рис. 8.21);

Внимание! Перед установкой чехла очистите опорные поверхности в местах А и В.
  • установите и затяните новый хомут 3 при помощи специальных клещей;
  • наденьте трубку 1 на чехол;
  • установите новый хомут 1 (см. рис. 8.18) и затяните его;
  • продолжите сборку в последовательности, обратной снятию.
  • отрегулируйте углы установки колес.
