Схемы электрооборудования с 21 по 30

1

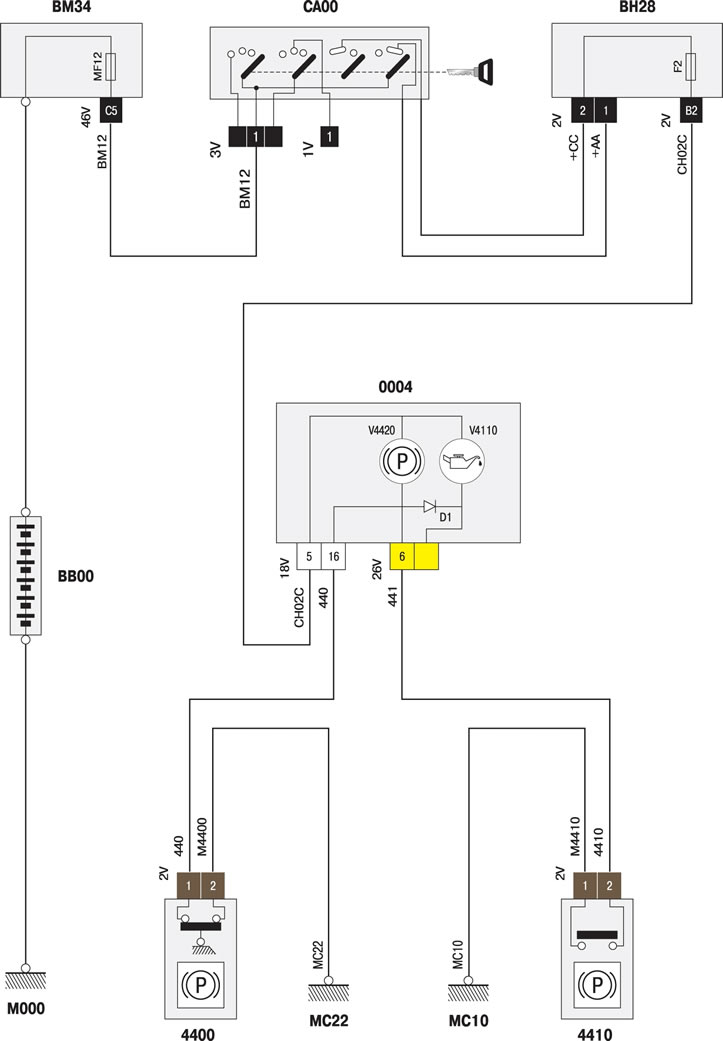

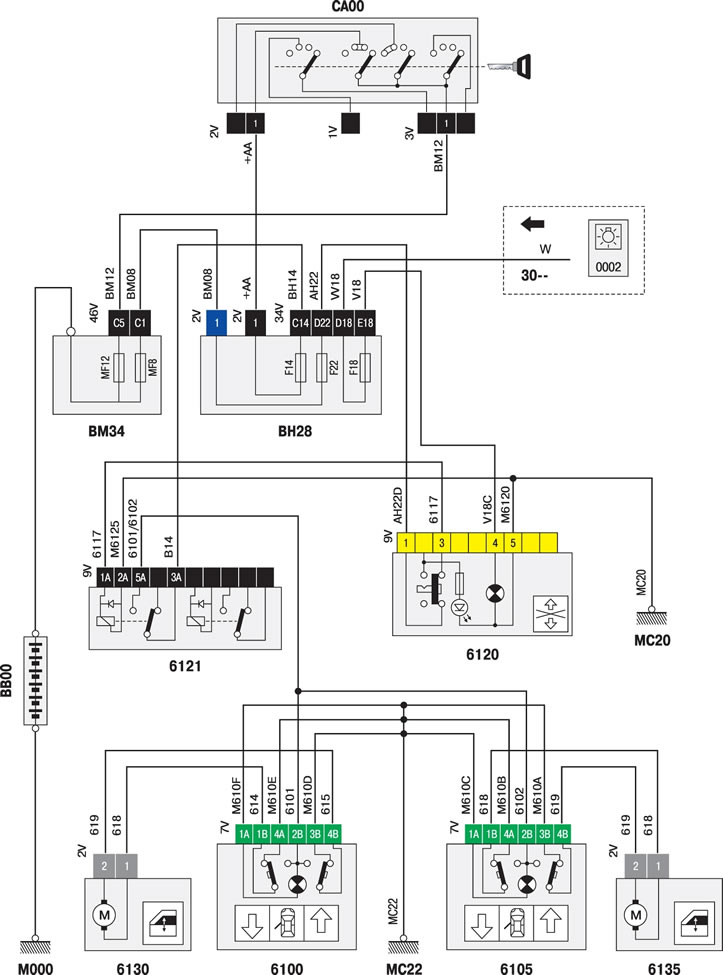

Схема №21

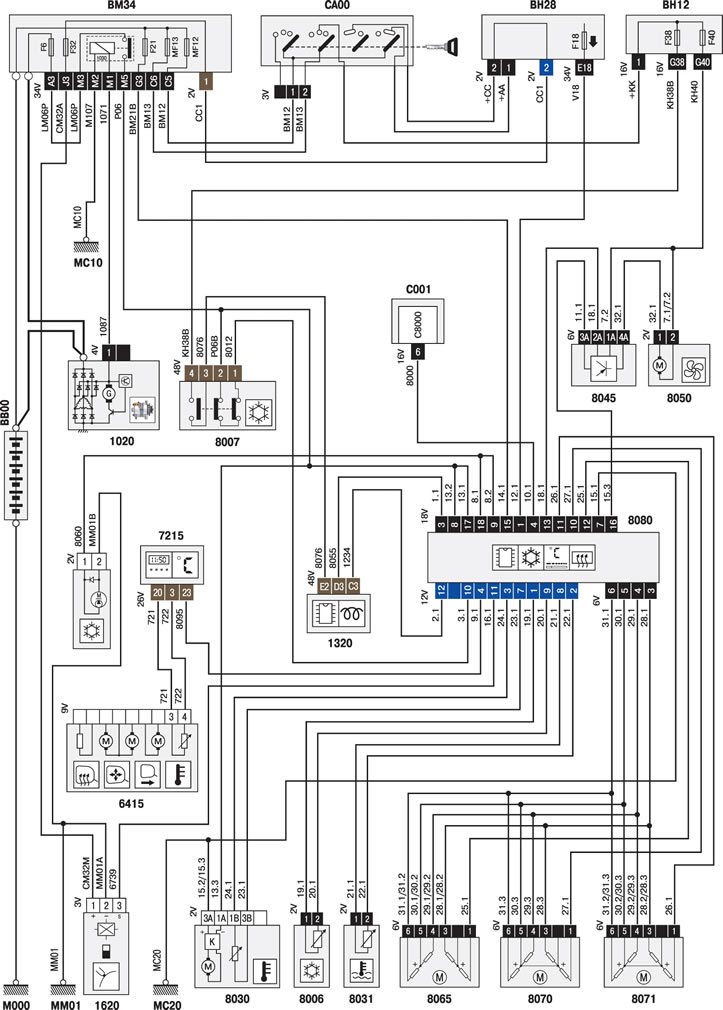

Схема №22

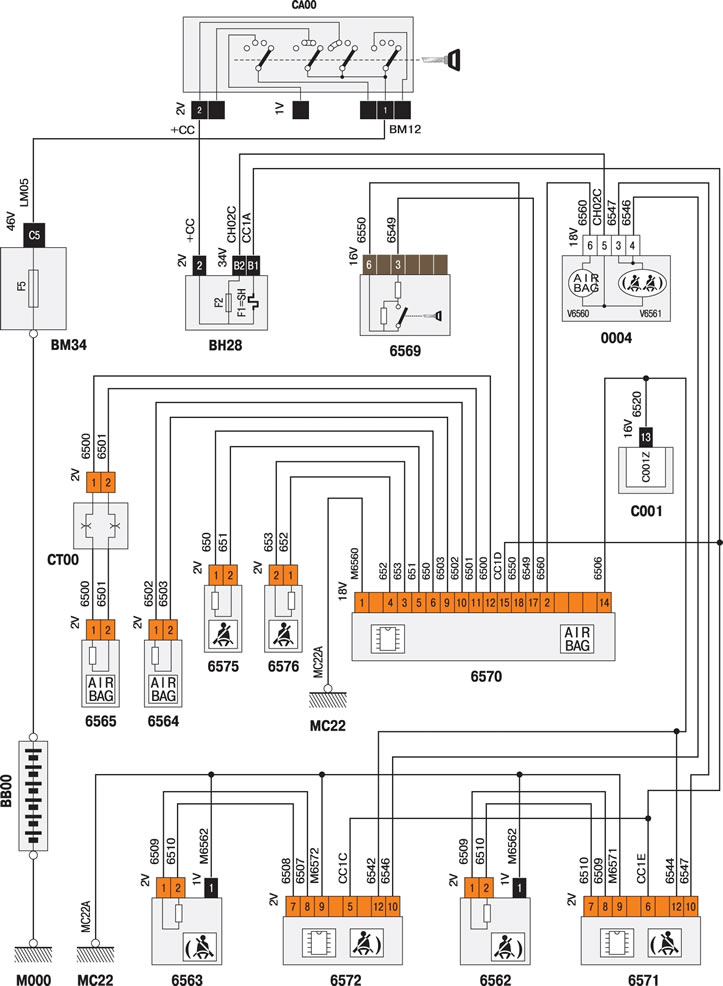

Схема №23

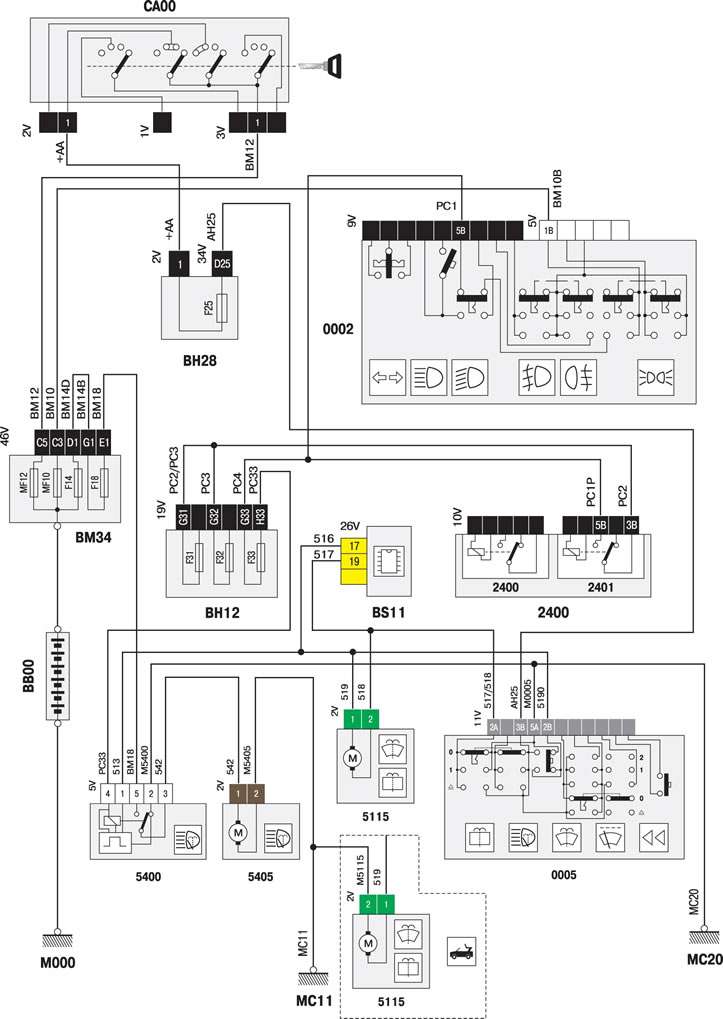

Схема №24

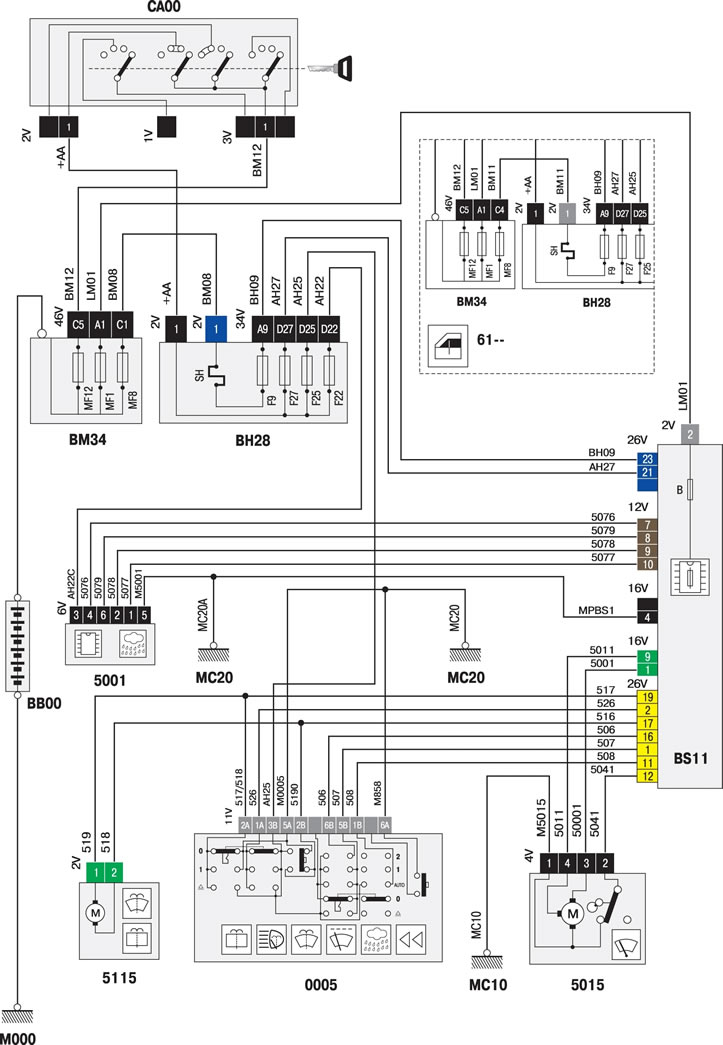

Схема №25

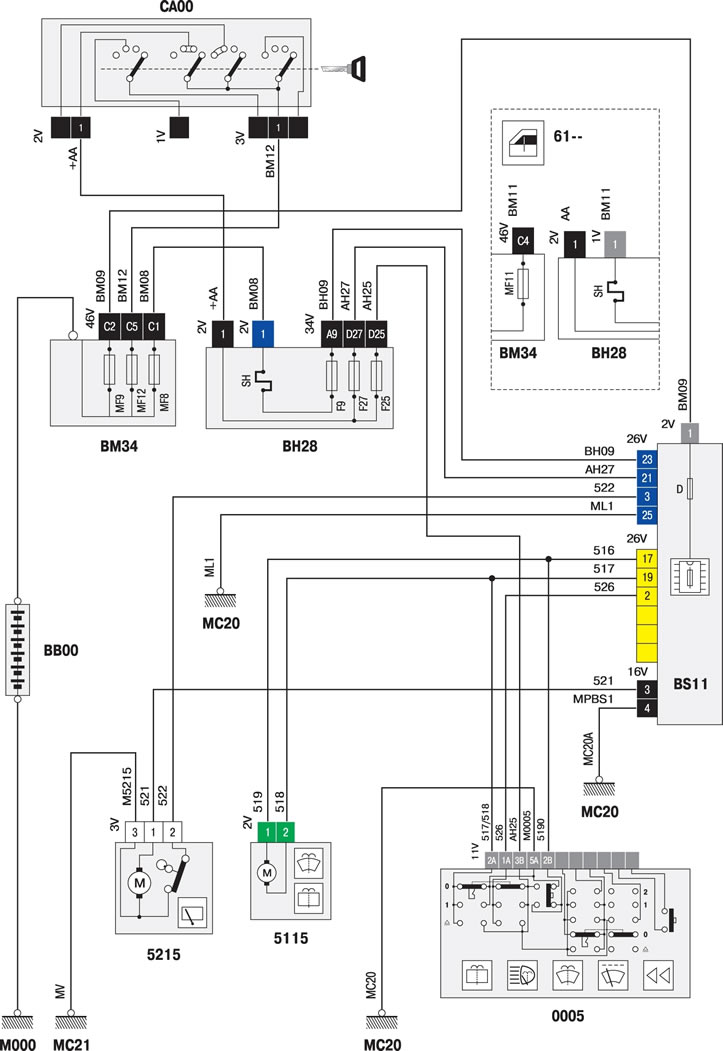

Схема №26

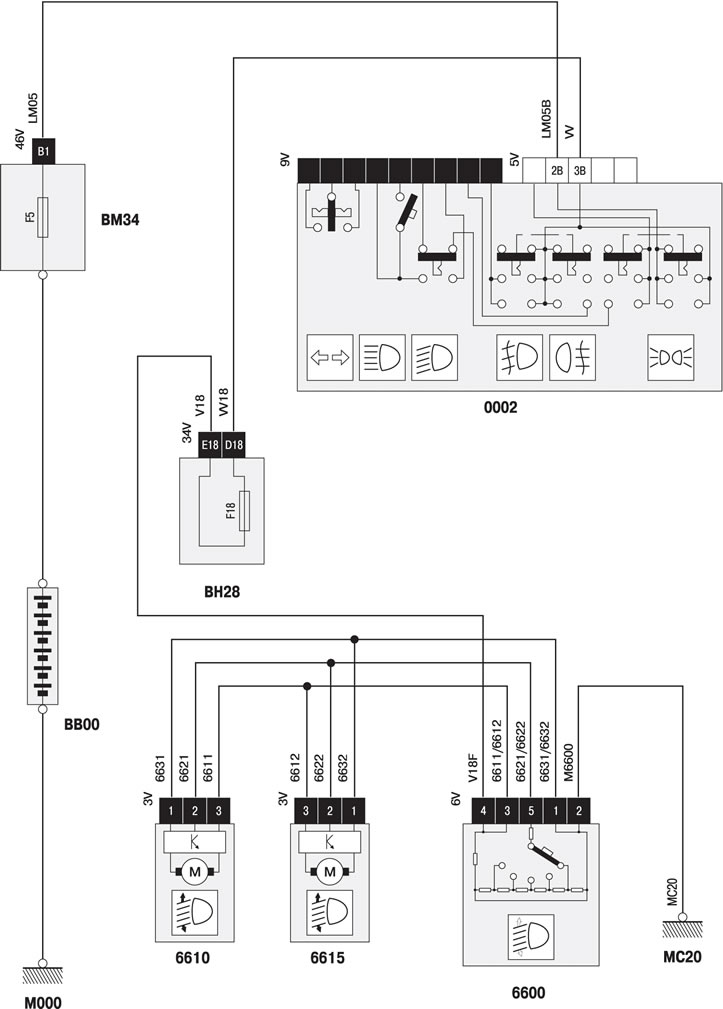

Схема №27

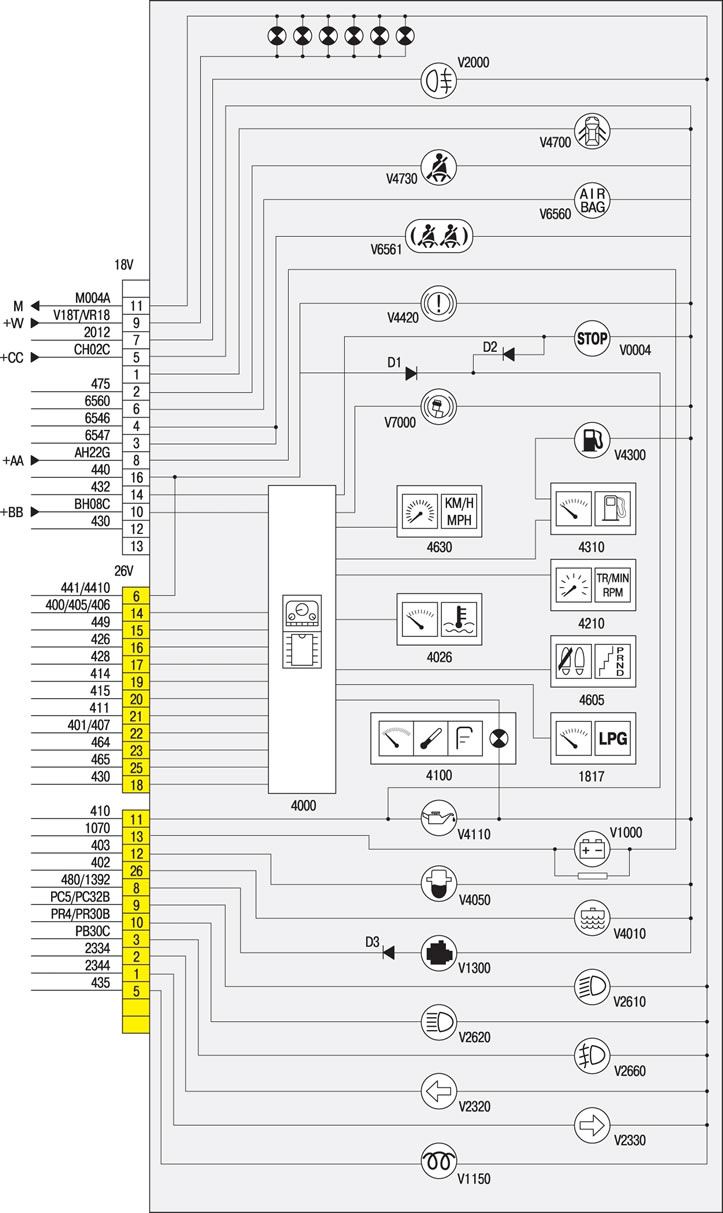

Схема №28

Схема №29

Схема №30

Кодовое обозначение элементов на электрических схемах смотрите здесь »
