Предупреждение! Категорически запрещена установка «жучков» и предохранителей другого номинала.

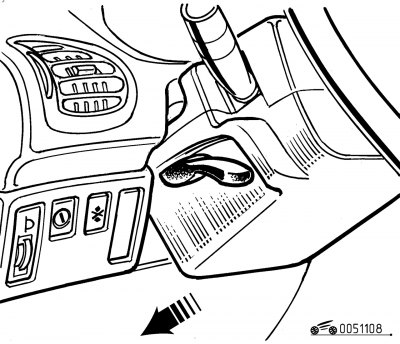

Рис. 1.108. Местонахождение предохранителей в салоне

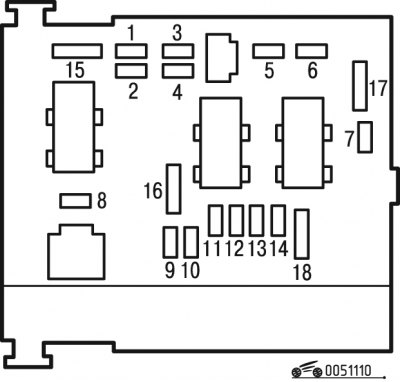

Рис. 1.110. Блок предохранителей в моторном отсеке
Предохранители расположены в салоне под панелью приборов, слева от рулевой колонки (рис. 1.108 и 1.109) и в моторном отсеке автомобиля (рис. 1.110). Цепи, защищаемые предохранителями, приведены в табл. 1.7 и 1.8.
Таблица 1.7. Блок предохранителей в салоне автомобиля (вариант 1)
| Номер предохранителя | Номинальный ток, А | Защищаемая цепь |
| 1 | 15 | Электрообогрев сидений, сирена охраны |
| 4 | 20 | Дисплей, ЭБУ навигации, освещение багажника, автомагнитола |
| 5 | 15 | Блок диагностики АКП |
| 6 | 10 | Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола |
| 7 | 15 | Дополнительное оборудование учебного автомобиля, блок охранной сигнализации |
| 9 | 30 | Стеклоподъемники задних дверей |
| 10 | 40 | Электрообогрев заднего стекла и наружных зеркал заднего вида |
| 11 | 15 | Стеклоочиститель заднего стекла |
| 12 | 30 | Передние стеклоподъемники. Привод вентиляционного люка |
| 14 | 10 | ЭБУ двигателя. Подушки безопасности. Подрулевые переключатели. Датчик дождя |
| 15 | 15 | Панель приборов. ЭБУ навигации. Дисплей. ЭБУ кондиционером. Автомагнитола |
| 16 | 30 | Блок управления центральным замком дверей |
| 20 | 10 | Правый стоп-сигнал |
| 21 | 15 | Левый стоп-сигал. Третий стоп-сигнал |
| 22 | 30 | Передний плафон общего освещения и задний плафон (206 SW). Плафон местного освещения. Подсветка вещевого ящика. Прикуриватель. Задняя розетка на 12 В. |
| S1 | Shunt | Шунт PARC |
Таблица 1.8. Блок предохранителей в салоне автомобиля (вариант 2)
| Номер предохранителя | Номинальный ток, А | Защищаемая цепь |
| 1 | 10 | ЭБУ свечами накаливания. Датчик наличия воды в фильтре дизельного топлива. Выключатель фонаря заднего хода. Датчик скорости движения. Расходомер воздуха двигателем |
| 2 | 15 | Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10 | ЭБУ ABS |
| 4 | 10 | ЭБУ АКП, ЭБУ двигателя |
| 5 | - | Резерв |
| 7 | 20 | Насос стеклоомывателя фар |
| 8 | 20 | Реле вентилятора системы охлаждения двигателя. ЭБУ двигателя. ТНВД. Регулятор высокого давления топлива. Клапан останова |
| 9 | 15 | Левая фара ближнего света |
| 10 | 15 | Правая фара ближнего света |
| 11 | 10 | Левая фара дальнего света |
| 12 | 15 | Правая фара дальнего света |
| 13 | 30 | Звуковой сигнал |
| 14 | 10 | Насос стеклоомывателя ветрового стекла |
| 15 | 30 | Блок подогрева корпуса дроссельной заслонки. ТНВД. Датчик содержания кислорода в ОГ. ЭБУ двигателя. Расходомер воздуха. Катушка зажигания. Электронный клапан двигателя. Блок подогрева дизельного топлива. Форсунки |
| 16 | 30 | Реле компрессора кондиционера |
| 17 | 30 | Ступенчатая скорость работы стеклооочистителя |
| 18 | 40 | Электровентилятор системы отопления и вентиляции |
Замену предохранителей проводите в следующем порядке:
- откройте панель, повернув винт крышки на 90° (стрелка, рис. 1.108);
- запасные предохранители и пластмассовый пинцет находятся на внутренней поверхности крышки блока предохранителей. Под блоком предохранителей расположена спецификация с указанием номинала тока и потребителя;

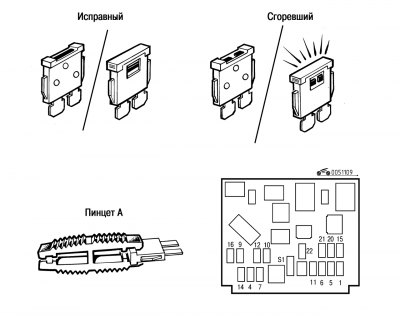

Рис. 1.109. Внешний вид предохранителей и специальный пинцет для удобства монтажа и демонтажа
- выньте пинцетом А (см. рис. 1.109) предохранитель отказавшего потребителя из его гнезда и проверьте визуально его целость. Перегоревший предохранитель выявляется по оплавившейся проволоке;
- установите новый аналогичный предохранитель такого же номинала и цвета;
- закройте крышку, прижав ее движением вверх, и поверните вправо фиксатор.
Если только что установленный предохранитель перегорел, проверьте исправность самого потребителя тока.
Предупреждение! Перечень предохранителей, расположение, назначение и их номинал зависят от модели автомобиля и его комплектации.
