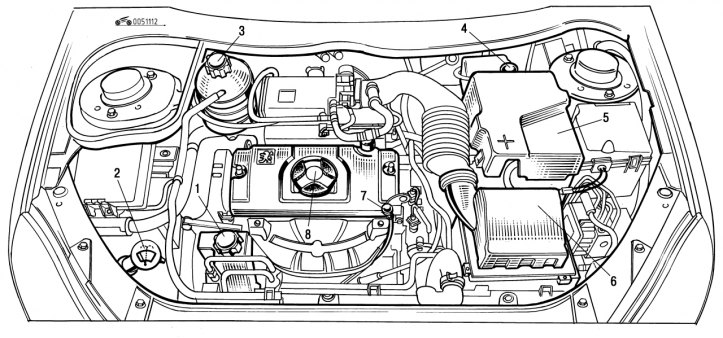

Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 - бачок гидроусилителя; 2 - бачок омывателей ветрового стекла и фар; 3 - горловина расширительного бачка системы охлаждения; 4 - горловина бачка тормозной жидкости; 5 - аккумуляторная батарея; 6 - воздушный фильтр; 7 - масляный щуп; 8 - маслоналивная горловина

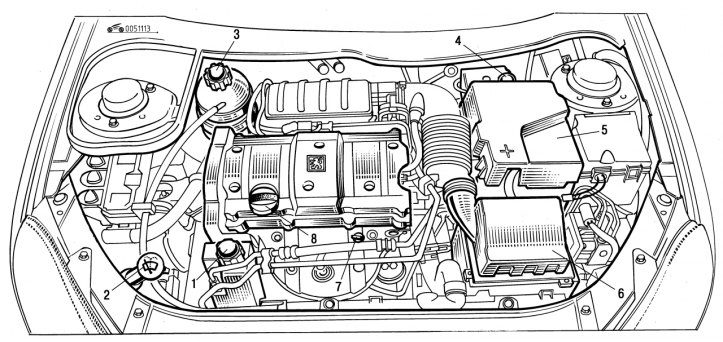

Рис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 - бачок гидроусилителя; 2 - бачок омывателей ветрового стекла и фар; 3 - горловина расширительного бачка системы охлаждения; 4 - горловина бачка тормозной жидкости; 5 - аккумуляторная батарея; 6 - воздушный фильтр; 7 - масляный щуп; 8 - маслоналивная горловина

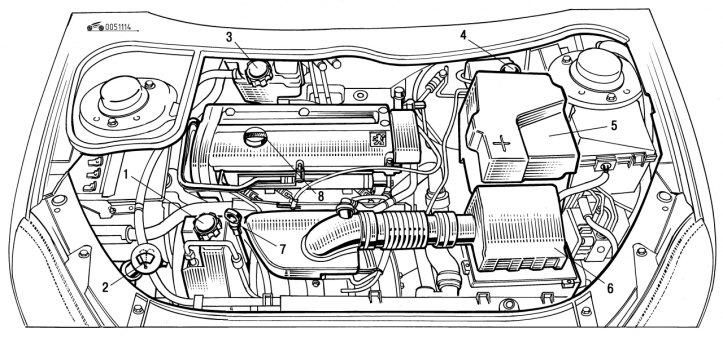

Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 - бачок гидроусилителя; 2 - бачок омывателей ветрового стекла и фар; 3 - горловина расширительного бачка системы охлаждения; 4 - горловина бачка тормозной жидкости; 5 - аккумуляторная батарея; 6 - воздушный фильтр; 7 - масляный щуп; 8 - маслоналивная горловина

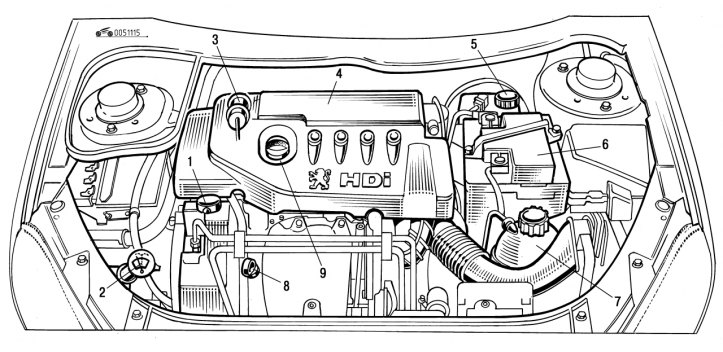

Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 - бачок гидроусилителя; 2 - бачок омывателей ветрового стекла и фар; 3 - топливоподкачивающий насос; 4 - воздушный фильтр; 5 - горловина бачка тормозной жидкости; 6 - аккумуляторная батарея; 7 - расширительный бачок системы охлаждения; 8 - масляный щуп; 9 - маслоналивная горловина

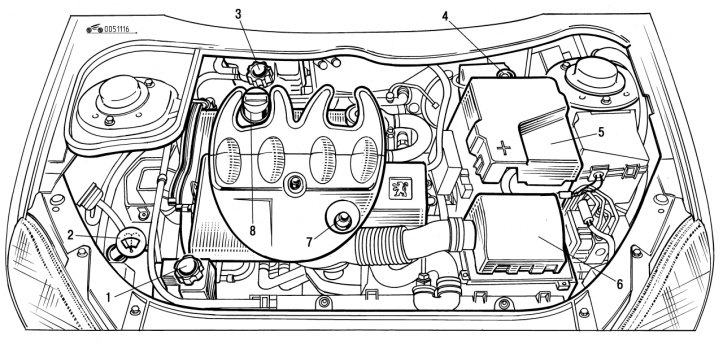

Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 - бачок гидроусилителя; 2 - бачок омывателей ветрового стекла и фар; 3 - горловина расширительного бачка системы охлаждения; 4 - горловина бачка тормозной жидкости; 5 - аккумуляторная батарея; 6 - воздушный фильтр; 7 - масляный щуп; 8 - маслоналивная горловина

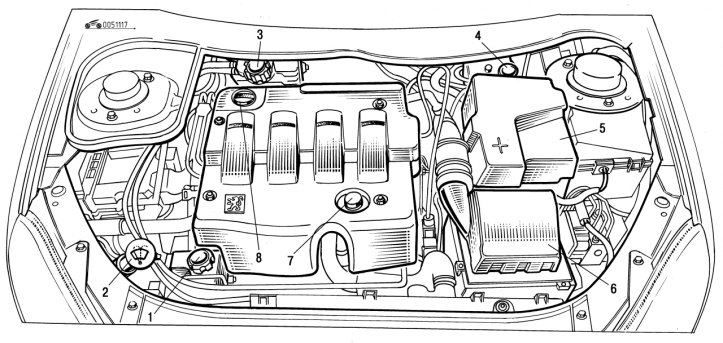

Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 - бачок гидроусилителя; 2 - бачок омывателей ветрового стекла и фар; 3 - горловина расширительного бачка системы охлаждения 4 - горловина бачка тормозной жидкости; 5 - аккумуляторная батарея; 6 - воздушный фильтр; 7 - масляный щуп; 8 - маслоналивная горловина
Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117. Все виды проводимых работ необходимо согласовать с показаниями индикаторов предстоящего обслуживания и графиком периодичности обслуживания. Особое внимание — условиям эксплуатации автомобиля: состоянию дорог, манере вождения, климатическим условиям.
Любые виды работ необходимо начинать с мойки автомобиля, подготовки рабочего места, документации (инструкций), определения расходных материалов и инструмента. Приведенный ниже список включает в себя минимальный перечень инструмента, необходимого для выполнения операций ТО и мелкого ремонта автомобиля:
- комплект комбинированных ключей (1/4 — 1 дюйм; 6—19 мм);
- разводной ключ;
- свечной ключ;
- приспособление для регулировки свечного зазора;
- набор измерительных щупов;
- специальный ключ для прокачки тормозов;
- отвертки («–» 8x150; «+» 2x6x150);
- комбинированные плоскогубцы;
- ножовку по металлу с набором полотен;
- шинный манометр;
- смазочный шприц;
- ключ-приспособление для снятия масляного фильтра;
- мелкозернистая наждачная бумага;
- проволочная щетка;
- опорные подставки под автомобиль;
- емкость под масло;
- емкость под антифриз;
- наливная воронка.
Работу надо выполнять в мастерской, гараже или под навесом (тентом) с оборудованным рабочим столом — верстаком со слесарными тисками раскрытием до 150 мм и мягкими накладками для губок.
Внимание! При проведении операций на кузове укройте лакокрасочное покрытие мягкими чехлами, покрывалами или накладками на крылья.
При возникновении проблем технического характера по разборке того или иного узла обратитесь на ближайшую СТОА по обслуживанию автомобилей Peugeot.
