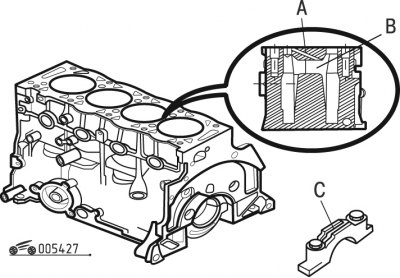

Рис. 4.27. Блок цилиндров двигателей DW10 TD и DW10 ATED: A - проток для жидкости; В - подрезка перемычек; С - выборка
Блок цилиндров изготовлен из чугуна, не имеет съемных гильз. Диаметр цилиндров 85 мм. Пять крышек коренных подшипников имеют выборки С (рис. 4.27) для уменьшения массы блока цилиндров. Толщина перемычек 8 мм между цилиндрами с протоками А охлаждающей жидкости и подрезкой В перемычек, чтобы улучшить их охлаждение в верхней части блока. Двигатель оборудован отверстием для слива охлаждающей жидкости, расположенным на задней стенке блока и закрытым пробкой.
Примечание. Отсчет цилиндров ведется со стороны маховика.
