- снимите переднее правое колесо;
- снимите брызговик передний правый;
- снимите защитные экраны под силовым агрегатом;
- слейте масло из коробки передач;
Внимание! Снимите приемную трубу во избежание повреждения гибкого звена (сильфона), не выдерживающего нагрузок на кручение, растяжение или изгиб, которые могут иметь место при демонтаже одного из элементов подвески силового агрегата.
- снимите нижний реактивный рычаг подвески;
- снимите привод колес справа;

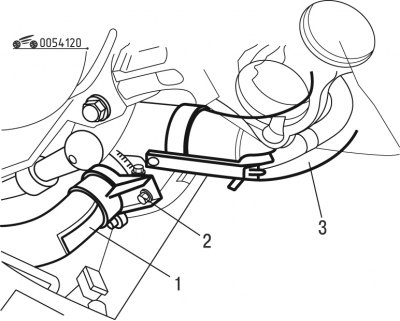

Рис. 4.120. Снятие трубопроводов турбокомпрессора: 1, 3 - трубопроводы; 2 - болт
- отверните болт 2 (рис. 4.120);
- отсоедините трубопроводы 1 и 3;

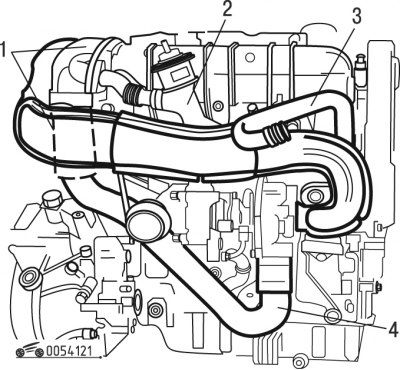

Рис. 4.121. Снятие клапана рециркуляции отработавших газов: 1 - узел; 2 - клапан рециркуляции; 3, 4 - трубопроводы
- снимите клапан 2 (рис. 4.121) рециркуляции отработавших газов;
- снимите трубопровод 3;
- снимите узел 1;
- снимите трубопровод 4;
- заглушите входную и выходную горловины турбокомпрессора;

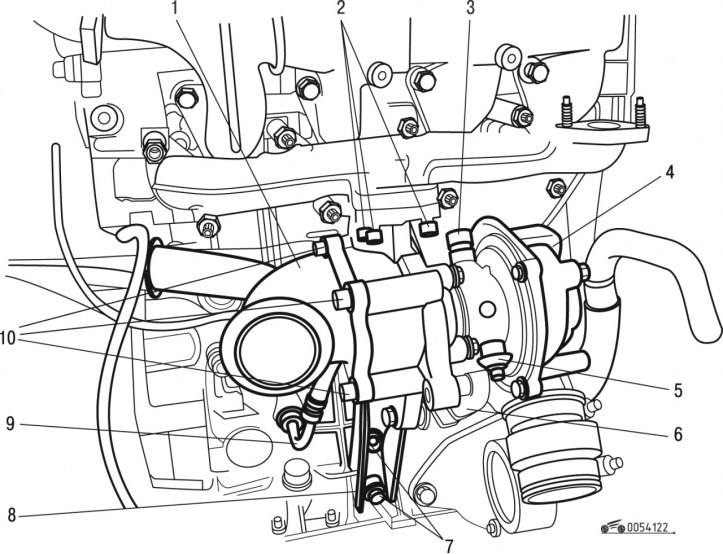

Рис. 4.122. Снятие турбокомпрессора: 1 - колено; 2 - гайки; 3 - соединительный штуцер; 4 - турбокомпрессор; 5, 7, 10 - болты; 6, 9 - соединения маслопроводов; 8 - опора
- снимите опору 8 (рис. 4.122);
- отведите в сторону места подсоединения маслопроводов 6 и 9;
- снимите колено 1;
- отверните гайки 2;
- снимите защиту картера сцепления;
- наклоните двигатель вперед;
- снимите турбокомпрессор 4.
Установку турбокомпрессора проводите в следующем порядке:
- замените гайки 2 (см. рис. 4.122);
- установите турбокомпрессор 4;
- затяните шпильки на коллекторе моментом 10 Н·м;
- затяните гайки 2 моментом 25 Н·м;
- затяните болты 5 моментом 12 Н·м;
- затяните соединительный штуцер 3 моментом 22 Н·м;
- затяните болты 10 моментом 23 Н·м;
- установите опору 8;
- затяните болты 7 моментом 23 Н·м;
- затяните штуцер 9 моментом 47,5 Н·м;
- установите на место соединение 6 маслопровода;
Завершите установку в последовательности, обратной снятию, выполнив следующие требования:

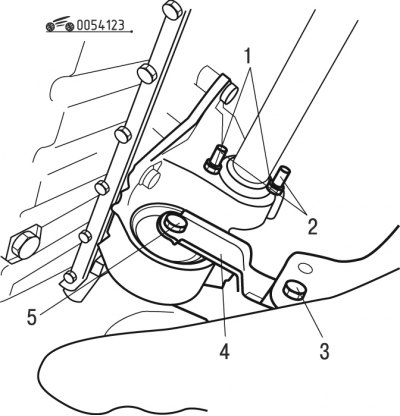

Рис. 4.123. Установка реактивного рычага подвески двигателя: 1, 3, 5 - болты; 2 - гайки; 4 - реактивный рычаг
- установите реактивный рычаг 4 (рис. 4.123) подвески двигателя;
- установите правый привод колес;
- затяните болты 1 и гайки 2 моментом 10 Н·м;
- затяните болт 5 моментом 50 Н·м;
- затяните болт 3 моментом 35 Н·м;
- затяните гайку вала привода колес моментом 325 Н·м;
- затяните колесные болты моментом 85 Н·м;
Внимание! Систематически заменяйте хомут системы выпуска отработавших газов.
- установите детали системы выпуска отработавших газов;
- залейте масло в коробку передач;
- заполните систему охлаждения двигателя и удалите из нее воздух.
