Снятие
Снятие промежуточного глушителя на двигателе EW10J4 проводите в следующем порядке:
- установите автомобиль на подъемник;

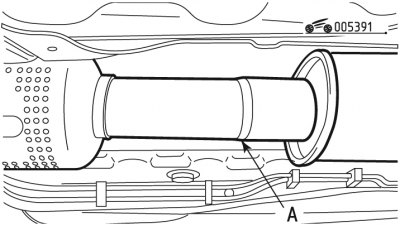

Рис. 3.91. Положение штампованной метки на промежуточном глушителе: А - метка

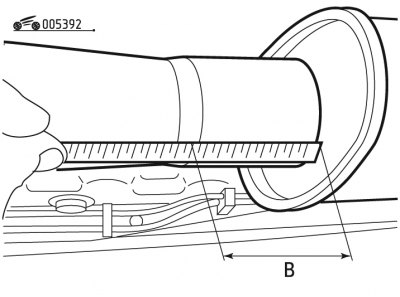

Рис. 3.92. Расстояние для резания трубы: В=170 мм
- перережьте трубу в месте, обозначенном штампованной меткой A (рис. 3.91);
Примечание. Если штамповка не видна, сделайте поперечный разрез на линии В = 170 мм (рис. 3.92) промежуточного глушителя.

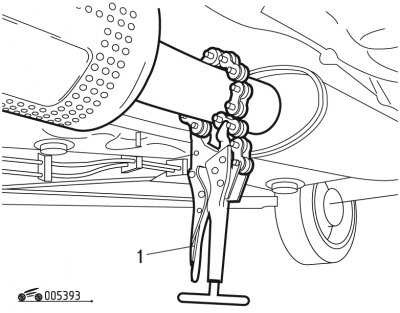

Рис. 3.93. Инструмент для резания трубы: 1 - резак для труб
- установите приспособление 1 (рис. 3.93) для разрезания труб на место, обозначенное штампованной меткой A, и перережьте трубу;
Внимание! При разрезании трубы следует обильно смазывать цепь приспособления маслом.
- снимите промежуточный глушитель выпускной системы.
Установка
Установку промежуточного глушителя на двигателе EW10J4 проводите в следующем порядке:
- расположите промежуточный глушитель на своем месте;

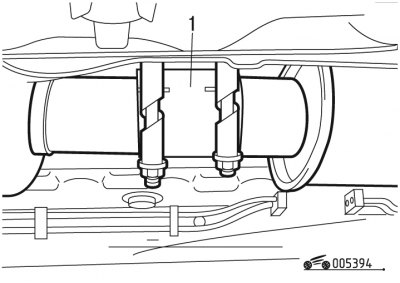

Рис. 3.94. Установка ремонтной втулки: 1 - ремонтная втулка
- установите втулку 1 (рис. 3.94) из ремонтного набора, отцентрировав ее по отношению к разрезу трубы.
