Разборка и сборка двери задка (универсал)

Откройте дверь задка.

Заблокируйте замок крышки багажника.

Выполните следующие операции:

• выключите зажигание;
• подождите не менее 3 минут, прежде чем отсоединять аккумуляторную батарею;
• отсоедините аккумуляторную батарею.

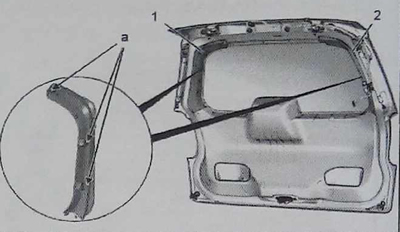

Освободите декоративные накладки (1) и (2) (в зоне «а») и снимите.

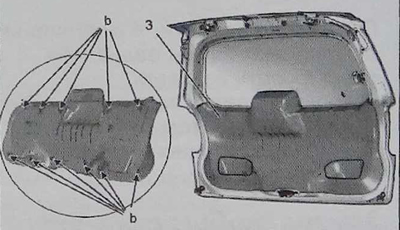

Отсоедините гарнитуру (3) (в зоне «b») и снимите.

Дверь задка с неподвижным стеклом

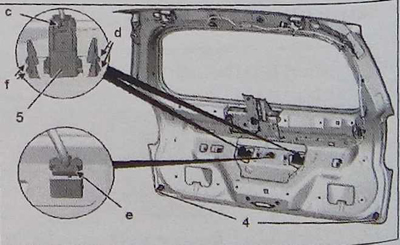

Отключите разъемы (в зонах «с» и «е»).

Освободите лампы подсветки (5) (в зонах «d» и «f» ) и снимите.

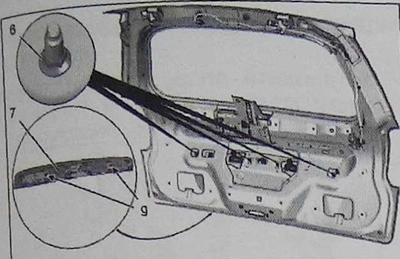

Отверните гайки (6).


Отсоедините декоративный элемент (7) (в зоне «g») и снимите.

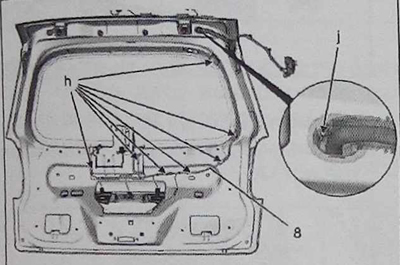

Освободите крепления жгута проводов (в зоне «h»).

Освободите жгут проводов (8) ( в зоне «j») и снимите.

Дверь задка с подвижным стеклом

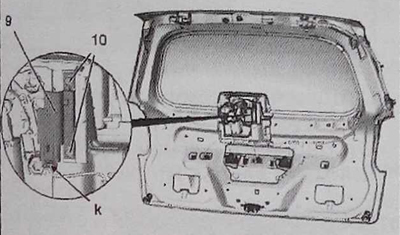

Отсоедините разъем «к».

Отверните болты (10) и снимите замок (9).



Отключите разъемы (в зонах «l» и «п»).


Освободите лампы подсветки (12) (в зонах «т» и «р»).

Снимите лампы подсветки (12) и регулировочные упоры (11).

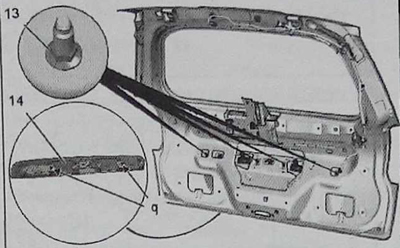

Отверните гайки (13).

Отсоедините декоративный элемент (14) (в зоне «q») и снимите.

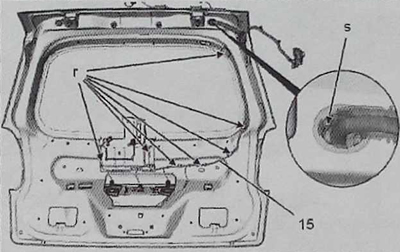

Освободите крепления (в зоне «r» ).

Освободите жгут проводов (15) (в зоне «c») и снимите.



Установите детали в обратном порядке.
