Замена привода замка капота

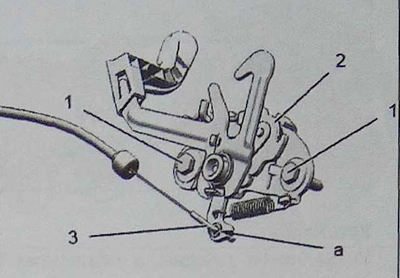

Замок капота

Отверните болты (1).

Отодвиньте замок (2).

Отсоедините трос привода механизма открывания капота (3) (в зоне «а»).

Снимите замок (2).

Трос привода замка капота

Примечание. Чтобы отсоединить трос на замке, его необходимо снять.

Выключите зажигание.

Отсоедините аккумуляторную батарею.

Снимите передний бампер и фары.

Снимите аккумуляторную батарею и ее нижний лоток.

Отсоедините трос открывания капота (см. выше).

Примечание. Отметьте изначальную прокладку троса.

Снимите отделку передней стойки (см. далее).

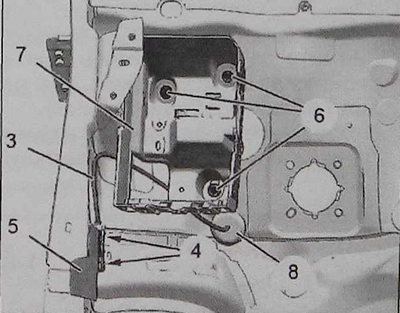

Отверните болты (4).

Отодвиньте рычаг троса (5), блок BSI от его опоры, жгуты электропроводки.

Отверните болты (6).

Снимите опору блока BSI (7).



Извлеките трос открывания капота (3).


Извлеките пробку с отверстием (8) для прохода троса из переднего щитка.

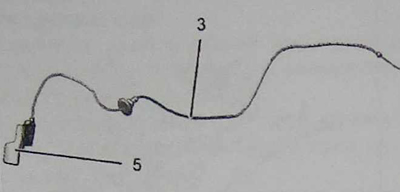

Снимите узел в сборе троса открывания капота (3) и рычага (5).

Установка

Установите детали в обратном порядке.

Затяните болт (4) моментом 6 Нм.

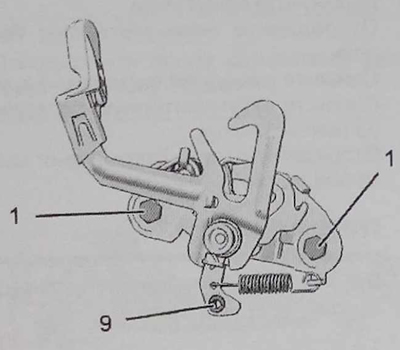

Проверьте наличие шумоизолирующей пробки с отверстием для тяги (9).

Установите и затяните болты (1). Отверните болты (1) на ¼ оборота.

Закройте капот.



Выполните регулировку зазоров и выравнивание элементов (см. далее).

Откройте капот.

Затяните болты (1) моментом 10 Нм.
