Снятие и установка модуля управления вентилятора

Снятие

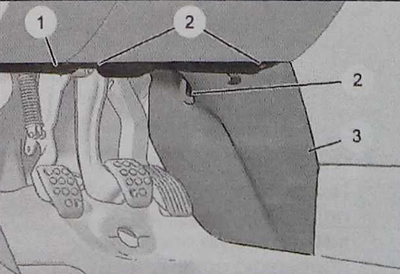

Снимите отделку (1), фиксаторы (2), боковую отделку левой консоли (3).

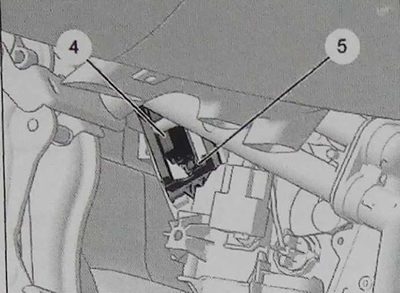

Резистор регулятора скорости вентилятора салона (климатическая установка с ручным управлением)

Отсоедините разъем (4).

Отсоедините резистор регулятора скорости вентилятора салона (5).

Снимите резистор.

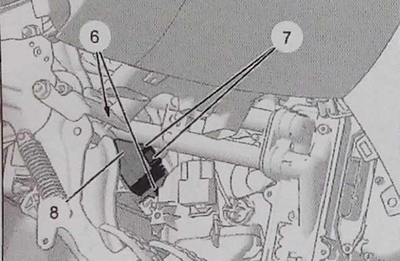

Модуль управления вентилятором салона (автоматическая климатическая установка)

Отсоедините разъем (7).

Отверните винт (6) крепления модуля управления вентилятором салона.

Снимите модуль управления вентилятором салона (8).

Установка

Установите детали в обратном порядке.

Проверьте работоспособность вентилятора.
