Снятие и установка трубок и компрессора системы кондиционирования

Снятие

Отсоедините аккумуляторную батарею.

Слейте жидкость из системы охлаждения двигателя.

Снимите:

• защитный щиток под двигателем (в зависимости от модели);
• передний бампер (2) (см. соответствующую операцию);
• переднюю правую фару (1).

Отверните винты крепления бачка стеклоомывателя.

Отодвиньте бачок омывателя (не открывая контур).

Установите автомобиль на подъемник.

Двигатели EP6DT / DTS

Снимите впускной коллектор (4) (сверху).

Отверните болты (5) и снимите крышку блока воздушного фильтра (3).



Отверните болт (9) и снимите впускной коллектор (8) (нижний).

Отверните болт (6) и снимите воздушный фильтр (7).



Отсоедините разъем в зоне «а».


Ослабьте хомуты (10) и (14).

Отверните болты (11) и (13) и снимите промежуточную трубку (12).

Внимание. Сбросьте давление топлива, присоединив конец трубки к штуцеру SHRADER, и соберите слившееся топливо в приемную емкость (в зоне «b»).



Освободите и отсоедините топливные трубки (15) (в зоне «с»).

Снимите подъемную скобу.



Отсоедините трубку для удаления воздуха (16) (в зоне «d»).

Отсоедините разъем (в зоне «е»).



Отверните гайки (17).


Отсоедините трубки кондиционер (18) от редуктора кондиционера.



Внимание. Быстро закройте трубки кондиционера для защиты от вытекания хладагента.

Отверните гайки (19).

Отсоедините трубки (18) от конденсатора кондиционера.



Внимание. Быстро закройте трубки кондиционера для защиты от выпекания хладагента.

Отодвиньте ремень привода вспомогательных агрегатов.

Отключите электрические разъемы (21) компрессора кондиционера (22).

Ослабьте болты (20).

Отодвиньте компрессор охлаждения (22).

Отверните болты (20).



Отверните гайки (23).


Отсоедините трубки системы кондиционирования (18) от компрессора кондиционера (22).

Внимание. Быстро закройте трубки кондиционера для защиты от вытекания хладагента.

Отключите электрический разъем датчика давления в системе кондиционирования воздуха.



Снимите болты фиксаторов трубок кондиционера.

Отсоедините трубки системы кондиционирования (18).

Снимите трубки высокого (HP) и низкого (ВР) давления кондиционера.

Отверните болты (24) и снимите крышку блока воздушного фильтра (25).

Двигатели ЕР6 / ЕРЗ

Отверните болты (27) и снимите блок воздушного фильтра (26) (промежуточная деталь).

Отверните болт (28) и снимите впускной коллектор (29) и блок воздушного фильтра (30) (нижний).




Отсоедините топливные шланги (31).

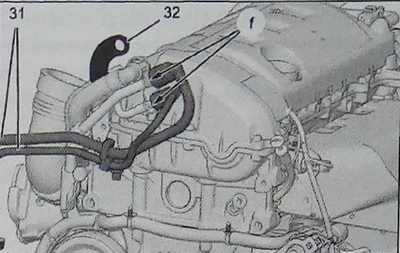

Отсоедините топливные шланги (31) (в зоне «f»).

Снимите подъемную скобу (32).

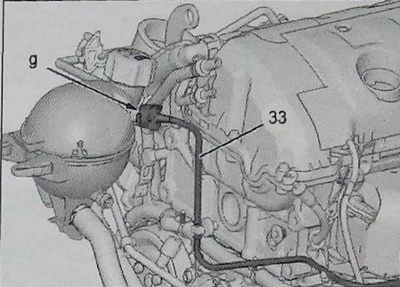

Отсоедините трубку для удаления воздуха (33) (в зоне «g»).

Отверните гайки (34).

Внимание. Быстро закройте трубки кондиционера для защиты от вытекания хладагента.



Отсоедините трубки кондиционера (35) от редуктора кондиционера.



Отверните гайки (36).

Внимание. Быстро закройте трубки кондиционера для защиты от вытекания хладагента.

Отсоедините трубки (35) от компрессора кондиционера.



Отверните гайки (37).

Внимание. Быстро закройте трубки кондиционера для защиты от вытекания хладагента.

Отсоедините трубки (35) от конденсатора кондиционера.

Отключите электрический разъем датчика давления в системе кондиционирования воздуха.

Снимите болты фиксаторов трубок кондиционера.

Отсоедините трубки системы кондиционирования (35).

Снимите трубки высокого (HP) и низкого (ВР) давления кондиционера.

Установка

Внимание. Проверьте чистоту шлангов до и после элементов системы кондиционирования воздуха.

Примечание. Перед установкой трубок кондиционера установите новые прокладки, смазанные маслом для компрессора кондиционера.

Внимание. Соблюдайте требуемые моменты затяжки (см. соответствующие таблицы).

Установите все снятые детали в обратном порядке.
