Замена центральной лицевой части панели управления

Выключите зажигание и отсоедините аккумуляторную батарею.

Снимите автомагнитолу.

Отсоедините декоративные элементы (1) в зоне «а» и снимите.



Отверните винты (3).

Извлеките комплект управляющих блоков (2) (системы ESP, централизованной блокировки замков), потянув их на себя.

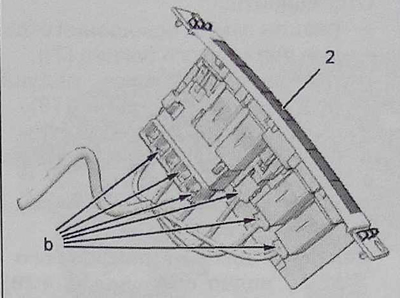

Отсоедините разъемы в зоне «b» (в зависимости от комплектации).

Снимите комплект управляющих блоков (2) (системы ESP, централизованной блокировки замков).

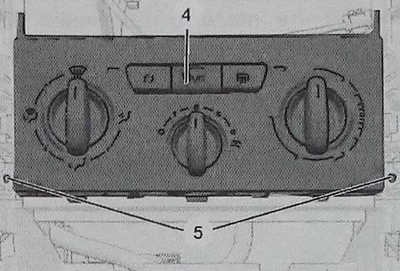

Отверните винты (5).

Извлеките блок управления климатической установки (4).



Отсоедините в зоне «d», повернув (в направлении стрелки «с») блок управления климатической установки (4), чтобы открыть доступ к соединениям электрожгута.

Ручное управление кондиционером

Внимание. Отметьте положение тросов (6) перед их отсоединением.

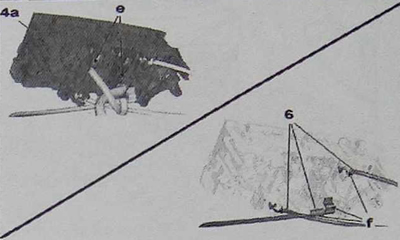

Отсоедините разъемы в зоне «е».

Отсоедините кабели (тросы) (6) ( в зоне «f»).

Снимите панель управление кондиционером (4а).

Управление автоматическим кондиционером

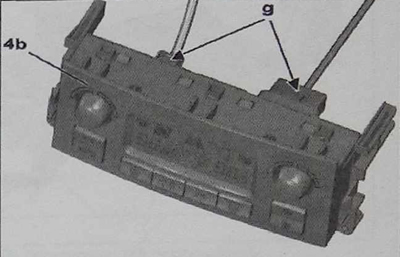

Отсоедините разъемы в зоне «g».

Снимите панель управление автоматическим кондиционером (4b).

Установите детали в обратном порядке.



Подсоедините аккумуляторную батарею и проверьте работу электрооборудования.
