Замена перчаточного ящика

Отсоедините аккумуляторную батарею.

Откройте перчаточный ящик.

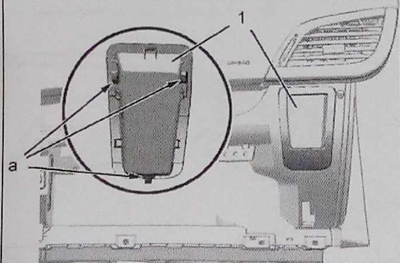

Отсоедините крышку (1) в зоне «а» и снимите.

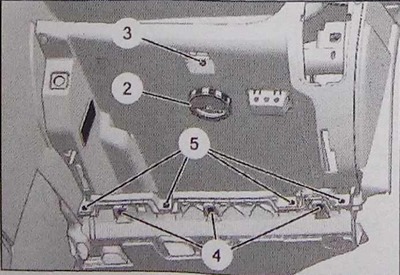

Отсоедините и снимите управляющий круглый регулятор (2) (в зависимости от варианта комплектации). Отверните винты (3) и (4).

Извлеките нижнюю часть перчаточного ящика.

Отверните винты (5).



Извлеките весь перчаточный ящик (6) наружу.

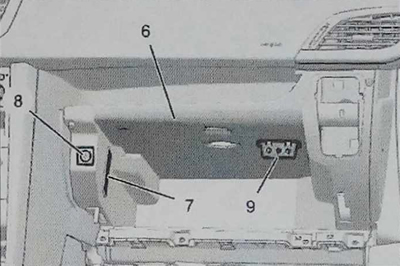

Отсоедините:

• разъем лампы освещения отделения для мелкого багажа (7);
• разъем управления подушкой безопасности пассажира (8).

Отсоедините и снимите:

• плафон освещения перчаточного ящика (7);
• выключатель подушки безопасности пассажира (8);
• разъем для дополнительного аудио / видео оборудования (9) (в зависимости от варианта комплектации).

Снимите перчаточный ящик (6) в сборе.



Установите детали в обратном порядке.
