Снятие и установка суппорта и ступицы диска заднего тормозного механизма

Снятие

Снимите задние тормозные колодки (см. выше).

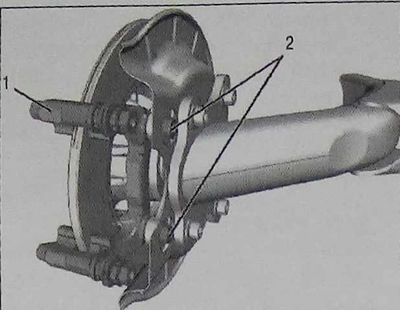

Отверните болты (2) и снимите тормозной суппорт (1).

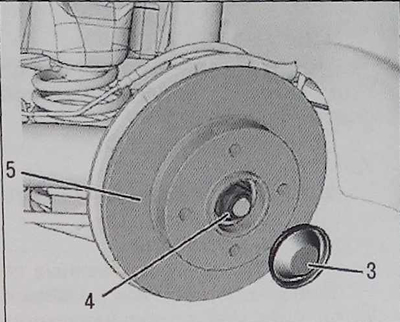

Снимите:

• пробку (3);
• гайку (4) задней ступицы — тормозного диска (5);
• заднюю ступицу — задний тормозной диск (5).

Очистка

Внимание. Не используйте сжатый воздух для очистки тормозных механизмов.

Примечание. Производите очистку компонентов согласно описанию, приведенному в главе «Замена передних тормозных колодок».

Установка

Внимание. На ступице диска заднего тормозного механизма устанавливается мишень датчика частоты вращения колеса. Запрещается располагать ступицу диска заднего тормозного механизма вблизи источников магнитного поля. Не допускается загрязнение диска металлическими частицами.


Детали должны быть чистыми и не иметь никаких следов аномального износа или удара.

Визуально проверьте:

• герметичность по периметру поршня тормозного суппорта;
• нормальное состояние и положение защитных кожухов;
• мишень датчика частоты вращения колеса ABS «а».

Замените неисправные детали.



Внимание. Не допускается наличие никаких следов масла или смазки на накладках тормозных колодок.

Поверните и сдвиньте поршни задних тормозных суппортов по часовой стрелке с помощью приспособлений 1, 2, 3 (см. предыдущую главу).

Проверьте уровень тормозной жидкости.

Установите заднюю ступицу — задний тормозной диск (5).

Внимание. При каждом снятии заменяйте гайку.

Смажьте поверхность и резьбу гайки (4) задней ступицы — тормозного диска перед ее установкой (смазка «Total №3373» или «Esso ЕС 4746»). Установите гайку (4) и законтрите ее с помощью съемника штифтов. Установите пробку (3).

Внимание. При каждом снятии заменяйте болты (2), а так же обязательно очищать резьбу отверстий для болтов (2).

Установите тормозной суппорт (1) и болты (6).

Установите прокладки тормозных колодок и тормозные колодки.

Установите задние колеса. Установите автомобиль на колеса.

Проверьте уровень тормозной жидкости и при необходимости долейте ее.
