Замена и регулировка передних противотуманных фар

Выполните следующие операции:

• выключите зажигание;
• подождите 3 минуты, прежде чем отсоединять аккумуляторную батарею;
• отсоедините аккумуляторную батарею.

Снимите передние колеса и подкрылки.

Левая сторона

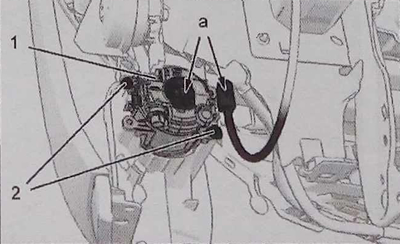

Отсоедините разъем (в зоне «а»).

Отверните винты (2) и снимите переднюю противотуманную фару (1).

Правая сторона

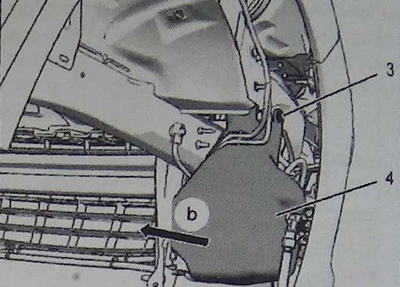

Отверните винт (3).

Снимите бачок стеклоомывателя (4) с его опоры (в направлении к задней части автомобиля, по стрелке «b»).

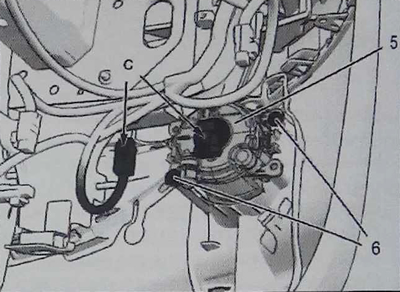

Отсоедините разъем (в зоне «с»).

Отверните винты (6) и снимите переднюю противотуманную фару (5).

Установка

Установите детали в обратном порядке.


Проверьте работоспособность электрооборудования.

Отрегулируйте передние противотуманные фары (в случае замены).

Регулировка

Установите автомобиль на ровной горизонтальной площадке.

Установите колеса прямо.

Проверьте давление воздуха в шинах (при необходимости доведите до нормы, определенной изготовителем).

Автомобиль должен быть в снаряженном состоянии: автомобиль без пассажиров и груза, полностью заправленный топливом и эксплуатационными жидкостями.

Запустите двигатель.

Выровняйте линейку для регулировки фары по отношению к автомобилю в соответствии с инструкцией по пользованию прибором Facom (см. описание для регулировки обычных фар).

Вращайте круглый регулятор (7) и помощью накидного ключа.

Продолжайте процедуру контроля, выполняя инструкции к используемому прибору.
