Охлаждение двигателя DV6 без сажевого фильтра

Главная 20X Пежо 207 (2006-2014) Электрооборудование Электрические схемы

0

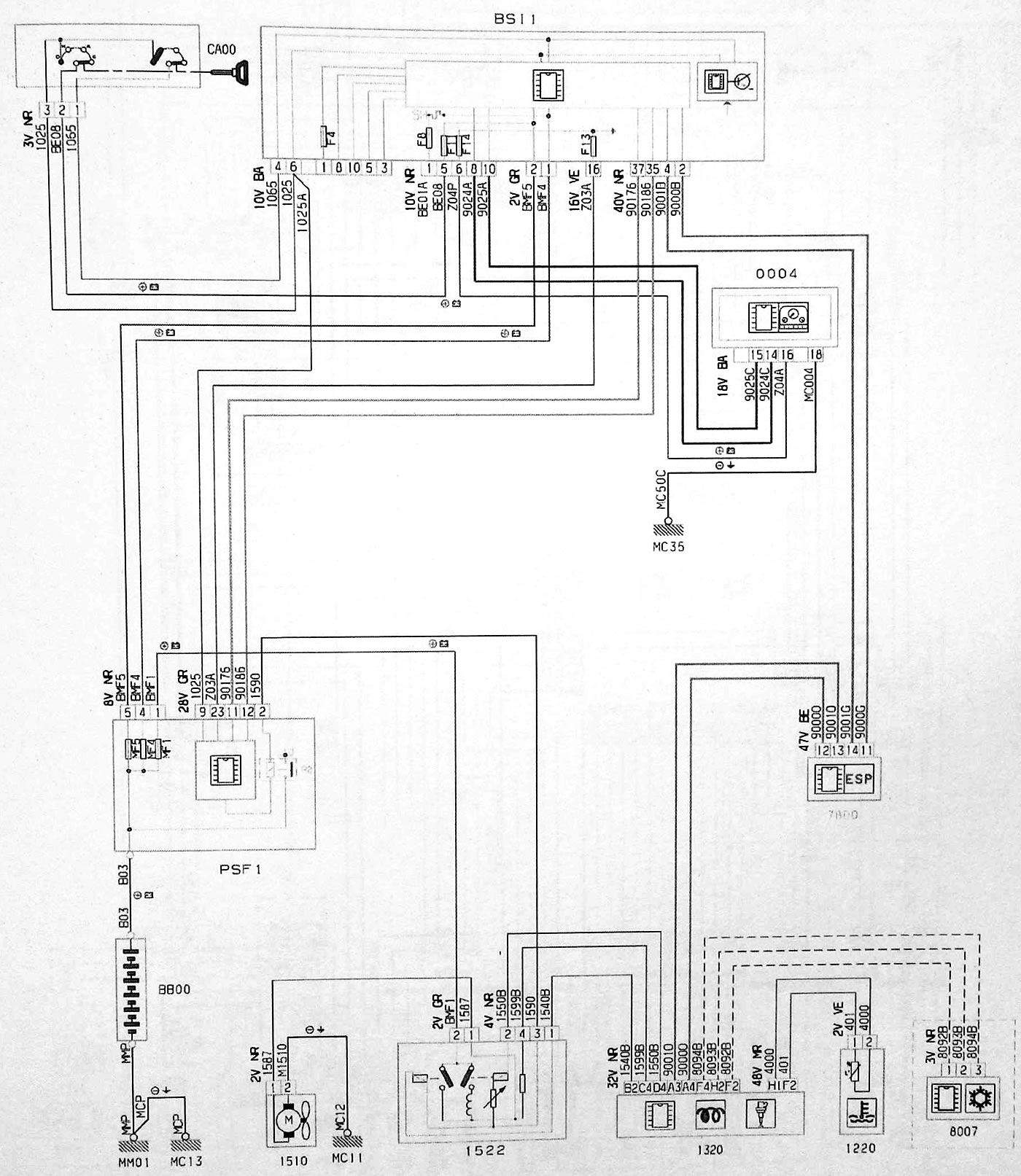

Охлаждение двигателя DV6 без сажевого фильтра




Открыть большую картинку в новой вкладке »

Обозначения и сокращения на схемах электрооборудования смотрите здесь→
