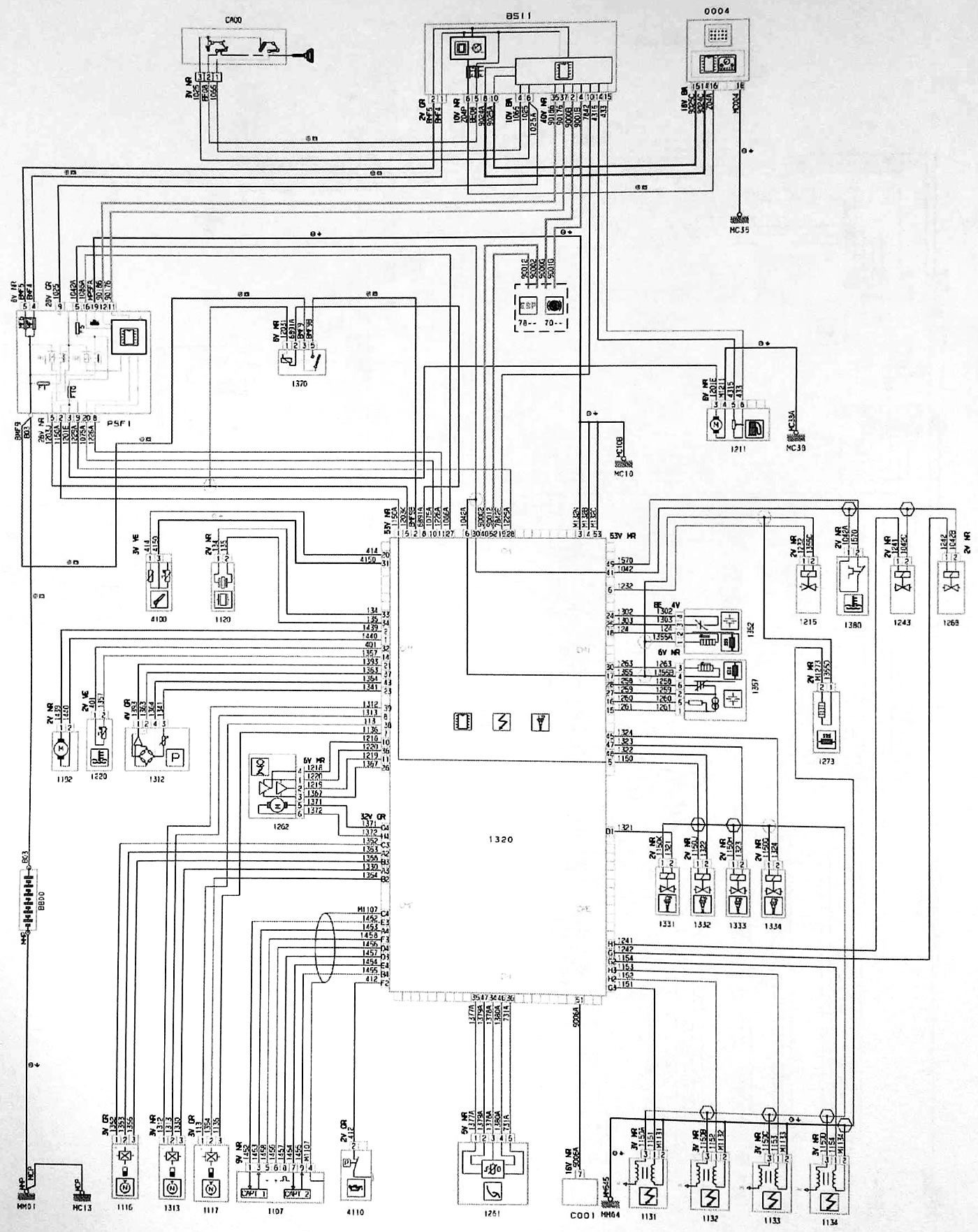

Система электронного впрыска топлива (двигатель EP6, автомобили с МКП)
Открыть большую картинку в новой вкладке »
Обозначения и сокращения на схемах электрооборудования смотрите здесь→
Система электронного впрыска топлива (двигатель EP6, автомобили с МКП)
Открыть большую картинку в новой вкладке »
Обозначения и сокращения на схемах электрооборудования смотрите здесь→
Система электронного впрыска топлива (двигатель EP6, автомобили с АКП)
Система электронного впрыска топлива (двигатель EP3)
Система электронного впрыска топлива (двигатель TU5JP)
Предпусковой и последующий подогрев (двигатели DV6 с сажевым фильтром)
Система запуска, зарядки и предпусковой подогрев (дизельные двигатели)
Система запуска и зарядки (бензиновые двигатели)
Общее расположение точек подключения массы
Расположение ЭБУ (хетчбек и универсал)
Обозначения, применяемые на схемах электрооборудования
Система электронного впрыска топлива (двигатель EP3)
Система электронного впрыска топлива (двигатель TU5JP)
Предпусковой и последующий подогрев (двигатели DV6 с сажевым фильтром)
Система запуска, зарядки и предпусковой подогрев (дизельные двигатели)
Система запуска и зарядки (бензиновые двигатели)
Общее расположение точек подключения массы
Расположение ЭБУ (хетчбек и универсал)
Обозначения, применяемые на схемах электрооборудования
Система электронного впрыска топлива (двигатель EP6DT)
Система впрыска топлива предпускового подогрева (двигатель DV6 без сажевого фильтра)
Система впрыска топлива предпускового подогрева (двигатель DV6 с сажевым фильтром)
Охлаждение двигателя TU5JP
Охлаждение двигателя EP3
Охлаждение двигателя EP6 с АКП
Охлаждение двигателя EP6 с МКП
Охлаждение двигателя EP6DT
Охлаждение двигателя DV6 без сажевого фильтра
Охлаждение двигателя DV6 с сажевым фильтром
Система впрыска топлива предпускового подогрева (двигатель DV6 без сажевого фильтра)
Система впрыска топлива предпускового подогрева (двигатель DV6 с сажевым фильтром)
Охлаждение двигателя TU5JP
Охлаждение двигателя EP3
Охлаждение двигателя EP6 с АКП
Охлаждение двигателя EP6 с МКП
Охлаждение двигателя EP6DT
Охлаждение двигателя DV6 без сажевого фильтра
Охлаждение двигателя DV6 с сажевым фильтром
