Снятие и установка нижних патрубков радиатора с быстросъемными фиксаторами

Снятие

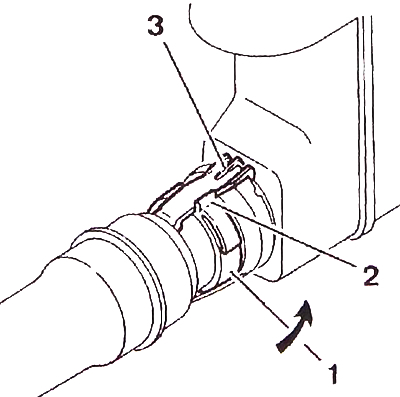

Поверните втулку (1) на пол-оборота против часовой стрелки, чтобы подвести упор (2) к защелке (3).

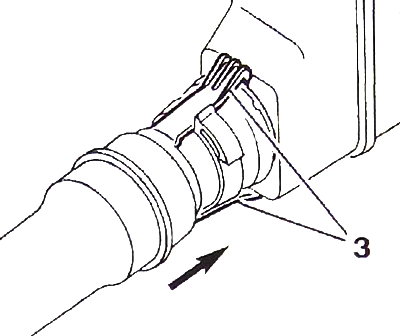

Нажмите на соединительный элемент, чтобы освободить защелки (3).

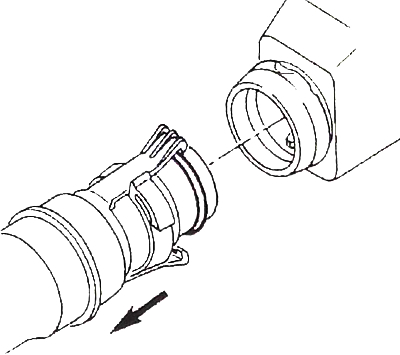

Потяните за соединительный эле мент, чтобы отсоединить его от радиатора.

Установка

Внимание. Осторожно очистите обе части соединительного элемента.

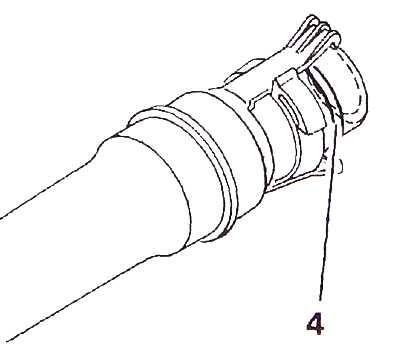

Установите новый уплотнитель (4) внутрь наружного наконечника.

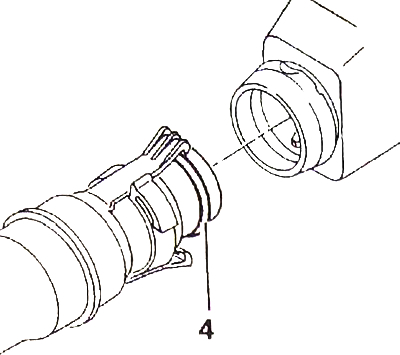

Установите уплотнитель (4) в требуемое положение, повернув его на один оборот вокруг своей оси.



Внимание. Во время этой операции уплотнитель не должен скользить по соединительному элементу.

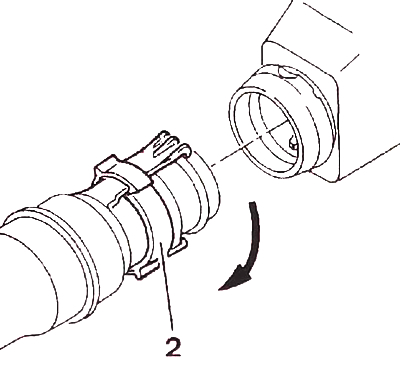

Поверните втулку (2) на пол-оборота по часовой стрелке.

Приставьте соединительный элемент к оси патрубка радиатора.



Надавите на соединительным элемент, следя за тем, чтобы! обе защелки (3) защелкнулись.

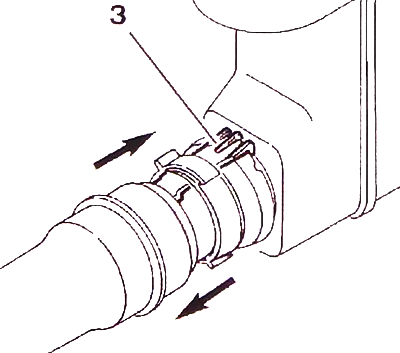

Потяните соединительный элемент за заднюю часть, чтобы| установить защелки (3) в правильное положение.
