Замена радиатора (бензиновые двигатели)

Снятие

Установите автомобиль на подъемник.

Внимание. После выключения зажигания подождите 15 минут, прежде чем отсоединять аккумуляторную батарею, чтобы гарантировать запоминание установок бортового компьютера и ЭБУ.

Отсоедините аккумуляторную батарею.

Опорожните контур системы охлаждения.

Отсоедините разъем расходомера. Снимите передний бампер (см. раздел «Кузов»).

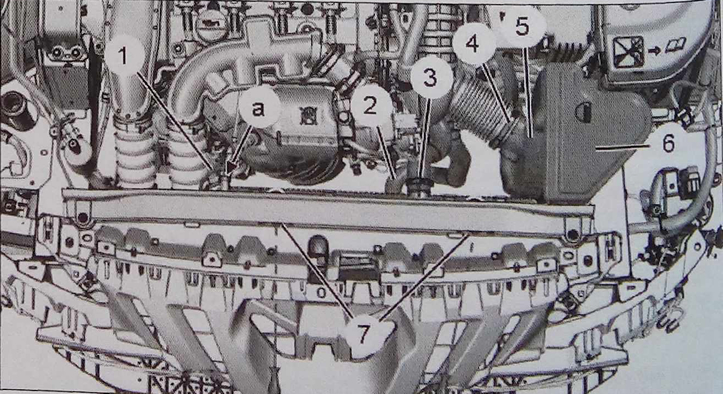

Отсоедините дегазационную трубку от радиатора (1) в зоне «а».

Снимите хомут (4) и щиток (6).

Снимите резонатор впуска воздуха (5). Отсоедините нижний шланг (2) от радиатора системы охлаждения.

Отсоедините верхний шланг (3) радиатора системы охлаждения.

Отверните болты (7).

Примечание. Доступ к болтам (7) осуществляется с помощью отвертки через арматуру бампера.

Немного сдвиньте радиатор системы охлаждения к двигателю.

Снимите радиатор системы охлаждения движением вверх.

При установке удостоверьтесь в наличии нижнего резинового кольца на подушке системы охлаждения.

Установка

Установите радиатор системы охлаждения в подушку.

Установите детали в обратном порядке.

Снова подсоедините аккумуляторную батарею.

Заполните жидкостью и прокачайте систему охлаждения двигателя.
