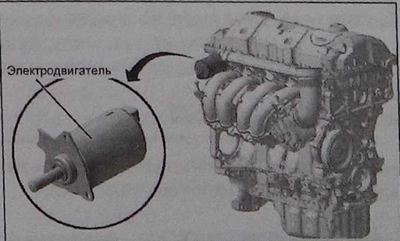

Электродвигатель открытия клапанов

Электродвигатель подъема клапанов изменяет угол положения распредвала по команде от ЭБУ двигателем, это позволяет изменять подъем впускных клапанов от минимального до максимального значения за 300 мс.

Назначение контактов разъема:

• контакт 1 — питание 12 В;
• контакт 2 — «масса».

Внимание. Запрещается напрямую подавать напряжение на электродвигатель подъема клапанов, во избежание его повреждения.

Если ЭБУ двигателем обнаруживает неисправность в системе изменения подъема клапанов (датчика положения клапанов, повышение температуры электродвигателя подъема клапанов выше 175 °С, и т.д.), управление электродвигателем переходит в аварийный режим работы.

В данном режиме управление подачей воздуха осуществляется через блок дроссельной заслонки с электроприводом.

Примечание. В данном режиме практически не влияет на работу двигателя.

Если ЭБУ двигателем обнаруживает неисправность электродвигателя изменения подъема клапанов (блокировка, температура, превышающая 190°С, неисправность силового реле электродвигателя и т.д.), управление электродвигателем переводится в аварийный режим.

Блок управления двигателем не позволяет больше изменять положение впускных клапанов, поэтому система остается в последнем выбранном положении. При этом для управления количеством подаваемого воздуха также используется дроссельная заслонка. Тем не менее, количество подаваемого воздуха зависит от положения клапанов во время возникновения неисправности, что существенно влияет на работу двигателя.

Примечание. В данном режиме запуск двигателя может быть невозможен.
