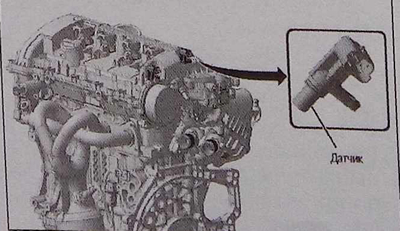

Датчики положения распределительных валов (бензиновые двигатели серии EP)

Датчики представляют собой «датчики Холла».

Информация о положении распределительных валов поступает от датчиков в ЭБУ двигателем в виде сигналов прямоугольной формы.

На основании этой информации ЭБУ двигателем:

• синхронизирует впрыскивание топлива по отношению к положению поршней;
• распознает верхние мертвые точки;
• определяет пропуски воспламенения
• определяет величину подъема впускных клапанов.

Особенности электрооборудования

Каждый датчик распредвала имеет трехконтактный разъем.

Назначение контактов разъема:

• канал 1 — питание «+ В»;
• канал 2 — сигнал;
• канал 3 — «масса».

Излучаемый сигнал: присутствие металлической «массы» напротив датчика — 0 В;
отсутствие металлической «массы» напротив датчика: 12 В.
