Разборка вторичного вала МКП МА5 и BE4/5

Блок ведомых шестерен 3-й и 4-й передачи не снимается с вторичного вала (сборка индукционным нагревом).

Упритесь в шестерню 4-й передачи (о7) для снятия ведомой шестерни 5-й передачи (65) и подшипника (66) с помощью приспособления 1b и пресса.



Внимание. Плоская сторона «е» приспособления 1b должна быть обращена к шестерне, чтобы не упираться в зубья.

Снимите:

• ведомую шестерню 5-й передачи (65);
• подшипник (66);
• блок ведомых шестерен 4-й и 3-й передач (67);
• ведомую шестерню 2-й передачи (69) и ее упорную втулку (68).

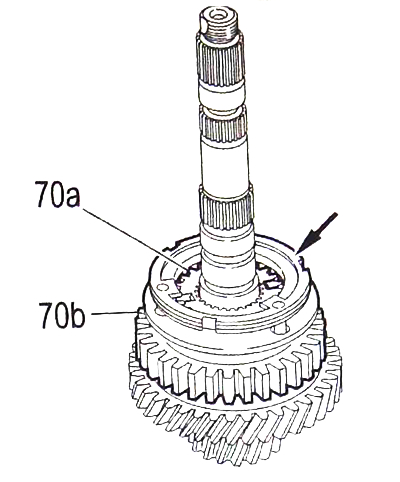

Отметьте положение муфты по отношению к синхронизатору.

Снимите муфту (70b) и внутреннюю муфту (70а).

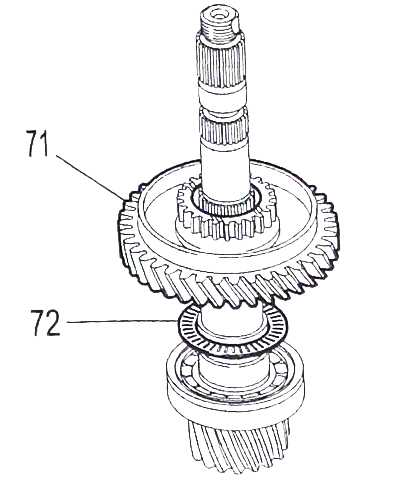

Снимите:

• ведомую шестерню 1-й передачи (71) ;
• упорные игольчатые подшипники (72).

Снимите стопорное кольцо (73) с помощью загнутых круглогубцев, при необходимости проверьте зазор. Защитите конец вала, навернув гайку (14).





Снимите подшипник (74) с помощью приспособления 1b и пресса.
