Регулировка троса привода выбора передач КП BE4/5

Внимание. Плохая регулировка может привести к затрудненному переключению передач.

Снимите центральную консоль (см. соответствующую операцию).

Установите рычаг переключения передач в нейтральное положение.

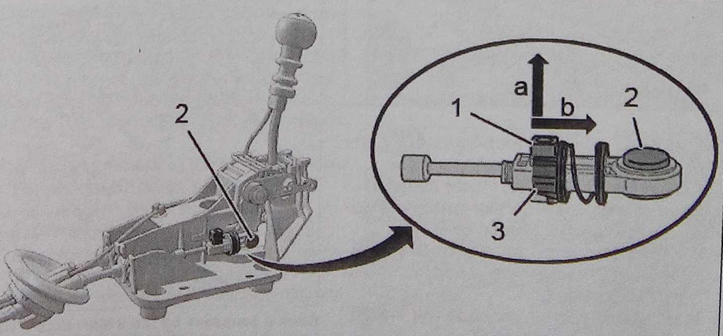

Открепите шарнир переключения передач (2).

Одновременно выполните следующие операции:

• сдвиньте цилиндр (3) (по стрелке «b»);
• потяните за блокиратор (1) (по стрелке «а»).

После этого трос выбора передачи находится в положении для регулировки.

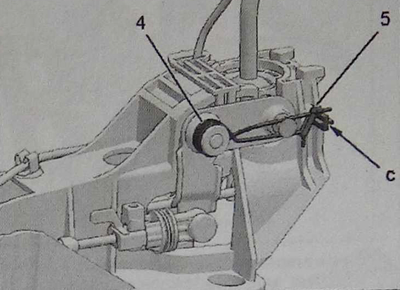

Надавите на пластиковый рычажок (5) в направлении стопора (4) и высвободите трос.

Установите трос в зоне «с» и опустите рычажок (5).



Закрепите шарнир выбора передач (2).

Застопорите блокировочные ключи (1).

Проверьте переключение всех передач.

Установите на место центральную консоль.
