Снятие и установка амортизатора задней стойки (модели Estate)

1. Для этой работы вам потребуется специальное приспособление для сжатия пружин амортизаторов (инструмент N 8.0912). Приспособления обычного типа не подходят из-за крайне ограниченного места для их установки.

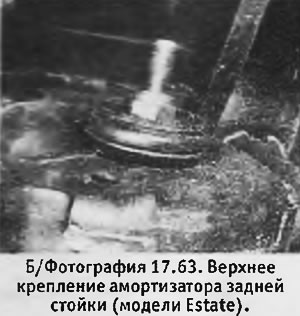

2. Снять пластмассовый колпачок со штока амортизатора. Придерживая шток ключом-шестигранником, вывернуть гайку штока (см. фотографию).

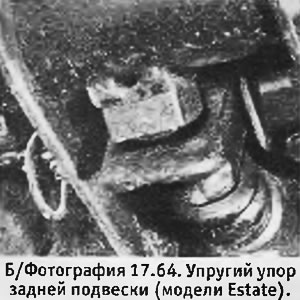

3. Снять со штока амортизатора чашку и шайбу, снова установить гайку и завернуть ее на несколько оборотов. Снять упругий упор (см. фотографию).




4. Слегка сжать пружину амортизатора, давя на упорные чашки, а не на саму пружину.

5. Отсоединить шаровую опору амортизатора от рычага подвески с помощью молотка и латунного или медного бородка. Специально для этой цели в рычаге предусмотрено отверстие.

6. Поднять и подпереть задок машины так, чтобы задние колеса не касались земли. Для облегчения доступа можно снять запасное колесо.

7. Отсоединить шаровую опору от рычага подвески, следя за тем, чтобы не повредить резиновый пыльник. По необходимости можно еще больше сжать пружину. После того, как шаровая опора будет отсоединена, убрать приспособление с пружины.

8. Снять гайку штока амортизатора. Снять амортизатор с машины и собрать полукольца, которые при этом выпадут. Полукольца специально подобраны к пружине и их нельзя переставлять на вторую заднюю стойку.

9. Теперь можно по необходимости разобрать амортизатор и заменить дефектные компоненты. При установке новой пружины не забудьте поменять полукольца. Замене также подлежит гайка штока амортизатора.

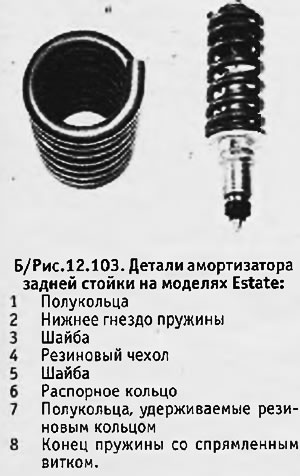

10. Подготовить стойку к сборке, собрав все детали на амортизаторе. Зафиксировать полукольца на месте с помощью резинового кольца. Обратите внимание на то, что пружина должна стоять концом со спрямленным витком на нижней чашке. Вытащить шток амортизатора до упора наружу.

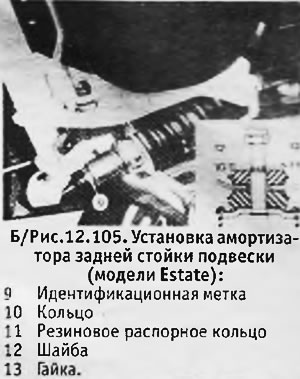

11. Установить стойку на место (см. Б/рис.12.105). Установить детали верх- -его крепления, затянув гайку на этой стадии вручную. Помните, что при затяжке гайки штока необходимо удерживать последний от проворачивания.



12. Осторожно сжать пружину достаточно для того, чтобы можно было вставить шаровую опору в отверстие в рычаге подвески. Медленно отпустить пружину, проверив, чтобы шаровая опора встала на место. Убрать приспособление для сжатия пружины.

13. Опустить машину так, чтобы она оперлась на колеса. Установить упругие упоры.

14. Затянуть гайку штока амортизатора до нужного момента, удерживая шток от вращения. Установить на конец штока пластмассовый колпачок.
