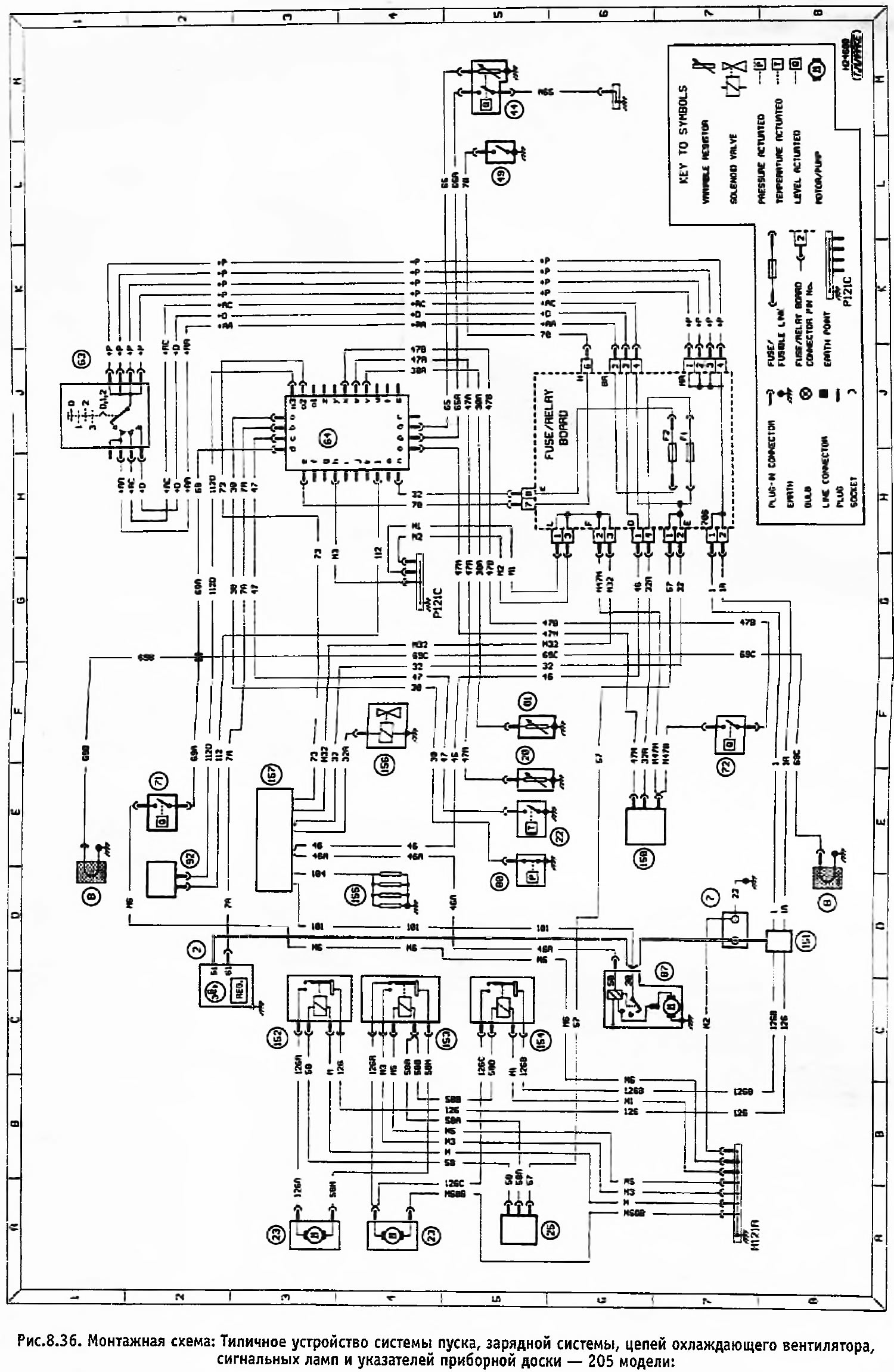

Рис. 8.36. Монтажная схема: Типичное устройство системы пуска, зарядной системы, цепей охлаждающего вентилятора, сигнальных ламп и указателей приборной доски — 205 модели.
Открыть большую картинку в новой вкладке »
Условные обозначения
- 2 Генератор
- 7 Аккумулятор
- 8 Датчик износа тормозных колодок
- 20 Датчик температуры охлаждающей жидкости
- 22 Термовыключатель системы охлаждения
- 23 Электродвигатель охлаждающего вентилятора
- 25 Выключатель охлаждающего вентилятора
- 44 Датчик уровня топлива
- 49 Выключатель сигнальной лампы ручного тормоза
- 63 Выключатель зажигания
- 64 Комбинация приборов
- 71 Датчик низкого уровня тормозной жидкости
- 72 Датчик низкого уровня охлаждающей жидкости
- 80 Реле давления масла
- 81 Датчик температуры масла
- 87 Стартер
- 92 Датчик в.м.т.
- 150 Выключатель (вода в топливе)
- 151 Блок управления (подача питания)
- 152 Реле охлаждающего вентилятора
- 153 Реле "А" охлаждающего вентилятора
- 154 Реле "В" охлаждающего вентилятора
- 155 Накальные свечи
- 156 Отсечнной соленоид насоса
- 157 Блок управления предпусковым подогревателем
Условные обозначения к комбинации приборов (позиция 64):
- а Сигнальная лампа низкого давления масла
- b Сигнальная лампа разряда аккумулятора
- с Сигнальная лампа высокой температуры охлаждающей жидкости
- d Сигнальная лампа тормозной системы
- e Сигнальная лампа тормозной системы
- f Сигнальная лампа указателя поворота
- g Освещение приборной доски
- h "Земля"
- i Сигнальная лампа дальнего света
- j Сигнальная лампа ближнего света
- k Освещение приборной доски
- l Тахометр
- m Часы
- n Подача питания
- o Сигнальная лампа присутствия воды в топливе
- p Сигнальная лампа низкого уровня топлива
- q Указатель уровня топлива
- r Сигнальная лампа включения габаритных огней
- s Сигнальная лампа левого указателя поворота
- t Сигнальная лампа правого указателя поворота
- u Сигнальная лампа низкого уровня масла
- v Указатель температуры масла
- w Указатель температуры охлаждающей жидкости
- x Сигнальная лампа низкого уровня охлаждающей жидкости
- y Подача питания
- z "Земля"
- a1 Указатель давления масла
- a2 Сигнальная лампа предпускового подогревателя
- a3 Тахометр
Примечание: провода маркируются не светом, а с помощью букв или цифр, стоящих на обоих концах провода.
