Рис. 12.120. Монтажная схема системы центрального замка с отпиранием и запиранием дверей без использования ключа

Главная 30X Пежо 305 (1977-1989) Электрооборудование Электрические схемы

0

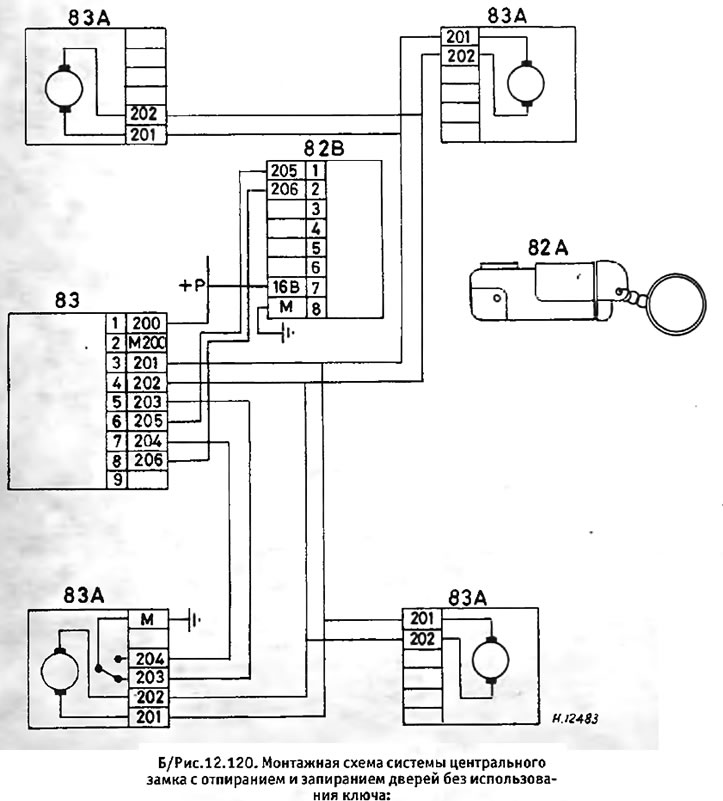

Рис. 12.120. Монтажная схема системы центрального замка с отпиранием и запиранием дверей без использования ключа

82 Выключатель дверного замка
82А Передатчик ИК-лучей
82В Приемник ИК-лучей
83 Блок управления
83А Вспомогательные исполнительные механизмы
83С Главный исполнительный механизм

Ключ к данной монтажной схеме находится здесь »
