- откройте капот;

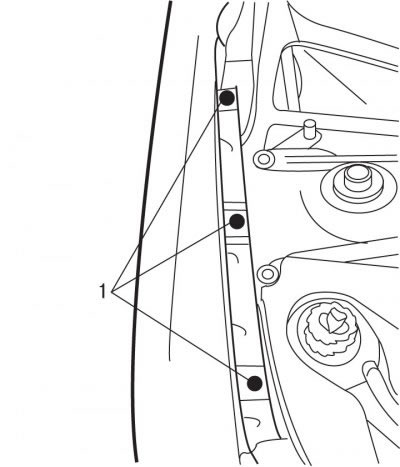

Рис. 10.46. Расположение фиксаторов (1) верхнего крепления переднего крыла
- снимите фиксаторы 1 (рис. 10.46) верхнего крепления переднего крыла, повернув каждый из них на четверть оборота;
- откройте переднюю дверь;

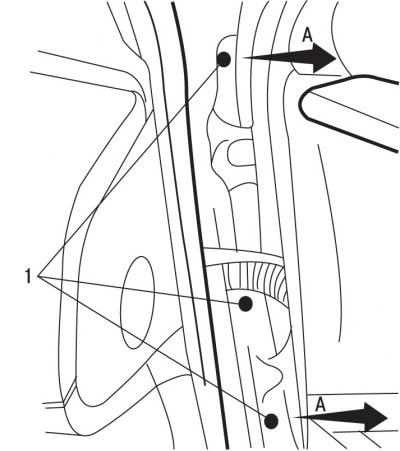

Рис. 10.47. Расположение винтов (1) заднего крепления переднего крыла и направления (А) отсоединения крыла
- выверните винты 1 (рис. 10.47) заднего крепления переднего крыла;
- отсоедините переднее крыло, перемещая его в сторону от автомобиля А;
Рис. 10.48. Расположение винтов (1) и фиксатора (2) нижнего крепления переднего крыла
- выверните винты 1 и снимите фиксатор 2 (рис. 10.48) нижнего крепления переднего крыла;
Рис. 10.49. Расположение фиксаторов (А) крепления передней части крыла
- отсоедините из фиксаторов переднюю часть крыла А (рис. 10.49), при этом соблюдайте осторожность, чтобы не сломать фиксаторы;
- отсоедините электрический разъем от бокового повторителя поворота;

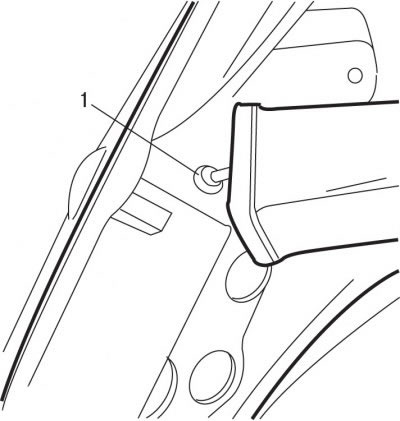

Рис. 10.50. Место установки выступа абсорбера (1) в переднее правое крыло
- снимите переднее крыло с автомобиля. При снятии правого крыла примете меры, чтобы не сломать выступ абсорбера 1 (рис. 10.50).
Для установки переднего крыла:
- при установке правого переднего крыла на место установите выступ абсорбера 1 в паз, стараясь не сломать его;
- подсоедините электрический разъем к боковому повторителю поворота;
- установите на место и отрегулируйте положение переднего крыла;
- вверните верхний винт крепления крыла со стороны передней стойки;
- установите фиксаторы 1 (см. рис. 10.46) верхнего крепления крыла и поверните их на четверть оборота;
- со стороны передней стойки вверните нижний и средний винты крепления крыла;
- закрепите в фиксаторах А (см. рис. 10.49) переднюю часть крыла;
- вверните винты 1 (см. рис. 10.48) и установите фиксатор 2 нижнего крепления переднего крыла.
