Замена блока климатической установки

Главная 30X Пежо 307 (2001-2008) Кузов и салон Отопление и кондиционер

0

Для снятия блока климатической установки:
  • выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
  • слейте жидкий хладагент из контура системы кондиционера воздуха;
  • слейте охлаждающую жидкость из системы охлаждения двигателя;
  • снимите панель приборов;

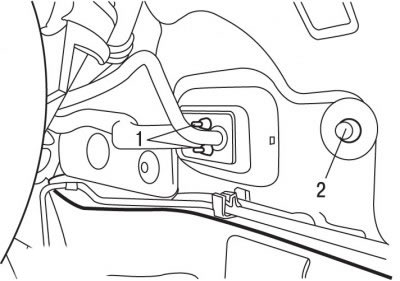

Рис. 10.111. Расположение гаек (1) и болта (2) крепления элементов климатической установки к перегородке моторного отсека

  • в моторном отсеке выверните две гайки 1 (рис. 10.111) и выверните на несколько оборотов болт 2;

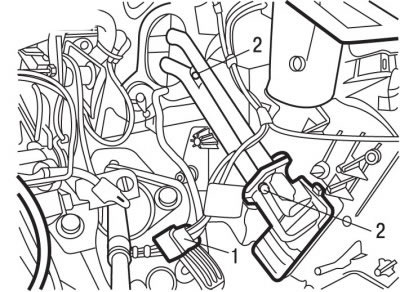

Рис. 10.112. Расположение электрического разъема (1) и болтов (2) крепления блока климатической установки

  • отсоедините от блока климатической установки электрический разъем 1 (рис. 10.112);
  • выверните болты 2 и 3 крепления блока климатической установки;
  • отведите назад блок климатической установки и снимите центрирующие штифты;
  • отсоедините трубку слива, воды расположенную под климатической установкой;
  • снимите блок климатической установки.

Для установки блока климатической установки:


  • установите блок климатической установки и подсоедините к нему трубку слива воды;

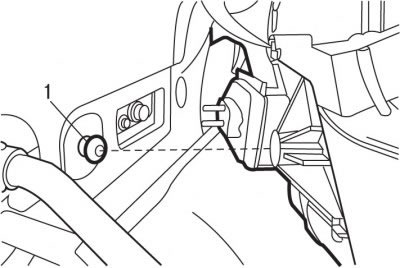

Рис. 10.113. Правильность расположения блока климатической установки обеспечивается центрирующим штифтом (1)

  • установите в правильное положение блок климатической установки с помощью центрирующего штифта 1 (рис. 10.113).

Дальнейшую установку проводите в последовательности, обратной снятию, с учетом следующего:
  • залейте охлаждающую жидкость в систему охлаждения двигателя;
  • заполните контур системы кондиционирования воздуха;
  • подсоедините провод «массы» к аккумуляторной батарее;
  • проверьте работу электрического оборудования;
  • инициируйте все электронные системы.
