Перед снятием элемента обивки интерьера убедитесь, что его не удерживает наложенный на него другой элемент обивки.
В первую очередь выверните видимые винты крепления элемента обивки салона. Если после этого он не снимается, значит, его удерживают скрытые скобы или фиксаторы. Они обычно располагаются по периметру элемента обивки и отсоединяются с помощью широкого плоского лезвия отвертки.
Для установки совместите фиксатор с отверстием и, нажав на панель обивки интерьера, четко зафиксируйте его в отверстии.
Для снятия панели обивки передней стойки:
- снимите уплотнитель проема двери рядом с панелью обивки передней стойки;
- освободите из фиксаторов панель обивки передней стойки изнутри сверху вниз;

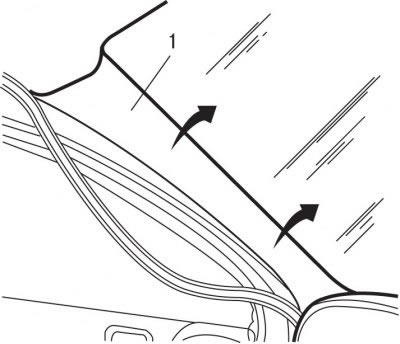

Рис. 10.98. Снятие панели обивки (1) передней стойки
- сдвиньте панель обивки вверх и снимите ее (рис. 10.98).
Для снятия панели обивки порога передней двери:

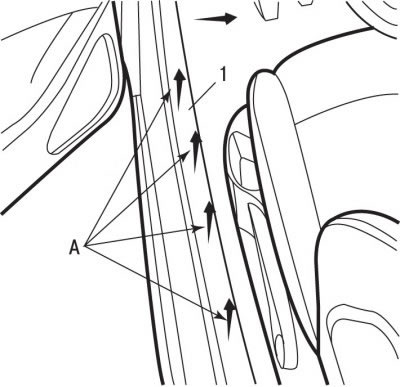

Рис. 10.99. Расположение фиксаторов (А) и направление снятия панели обивки (1) передних порогов дверей
- приподнимите, затем постепенно сдвиньте панель обивки порога салона 1 (рис. 10.99), чтобы освободить фиксаторы А, расположенные под панелью;
- отклоните переднюю часть панели обивки в салон автомобиля и снимите ее.
Для снятия панели обивки порога задней двери:
- отклоните подушку заднего сиденья;
- выверните болт нижнего крепления ремня безопасности;
- отклоните спинку заднего сиденья;
- выверните винт верхнего крепления обивки порога задней двери;

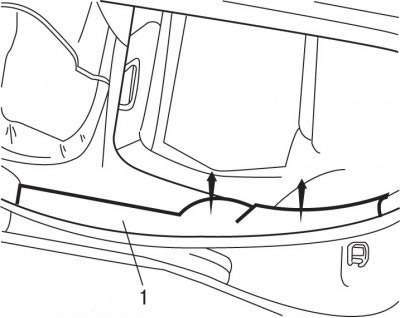

Рис. 10.100. Снятие панели обивки (1) порога задней двери
- приподнимите, затем освободите в передней части панель обивки 1 (рис. 10.100) порога;
- освободите среднюю часть панели обивки порога двери;
- немного приподнимите спинку, затем отодвиньте панель обивки порога двери;
- снимите панель обивки порога задней двери.
Для снятия нижней обивки средней стойки:
- снимите панель обивки порога передней двери;
- сдвиньте переднее сиденье вперед до упора;

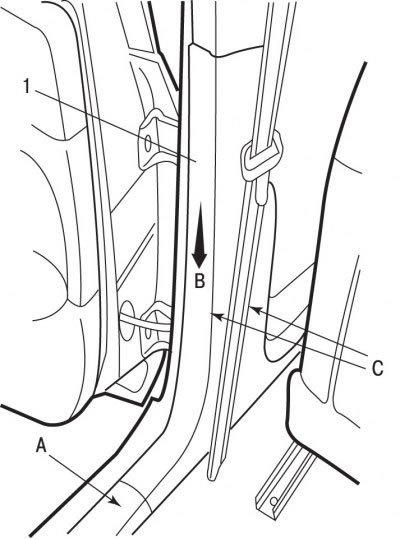

Рис. 10.101. Снятие нижней обивки средней стойки: 1 - нижняя обивка средней стойки; А - расположение фиксатора передней части панели обивки порога задней двери; В - направление снятия нижней обивки средней стойки; С - расположение фиксаторов нижней обивки средней стойки
- освободите из фиксаторов переднюю часть панели обивки порога задней двери А (рис. 10.101);
- освободите из фиксаторов нижнюю панель обивки средней стойки С;
- потянув вниз, снимите нижнюю панель обивки средней стойки;
Для снятия верхней обивки средней стойки:
- снимите нижнюю панель обивки средней стойки;

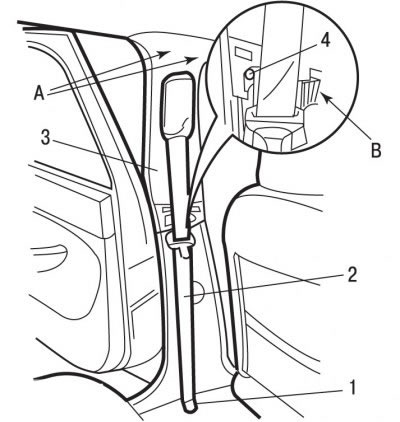

Рис. 10.102. Верхняя обивка средней стойки: 1 - болт; 2 - ремень безопасности; 3 - верхняя обивка средней стойки; 4 - винт; А и В - расположение фиксаторов верхней обивки средней стойки
- выверните болт крепления скобы ремня безопасности 1 (рис. 10.102);
- выверните винт нижнего крепления верхней обивки средней стойки 4;
- освободите из фиксаторов верхнюю обивку средней стойки 3 в точках А и В;
- проведите скобу ремня безопасности 2 через верхнюю панель обивки средней стойки 3;
- снимите верхнюю обивку средней стойки 3.
Для снятия нижней панели обивки задней боковой части кузова:
- снимите заднюю полку;

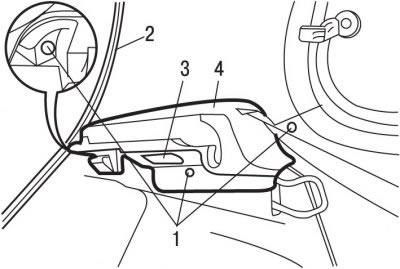

Рис. 10.103. Нижняя панель обивки задней боковой части кузова: 1 - фиксаторы; 2 - уплотнитель; 3 - плафон; 4 - нижняя панель обивки задней боковой части кузова
- освободите три фиксатора 1 (рис. 10.103) крепления нижней панели обивки задней боковой части кузова;
- снимите уплотнитель 2 проема двери багажного отделения;
- сдвиньте нижнюю панель обивки 4 задней боковой части кузова;
- отсоедините электрический разъем плафона 3 освещения багажного отделения (только на нижней панели обивки левой боковой части кузова);
- отсоедините электрический разъем розетки для подключения дополнительного электрооборудования (только на нижней панели обивки левой боковой части кузова);
- снимите нижнюю панель обивки задней боковой части кузова.
Для снятия верхней панели обивки боковой части кузова:
- снимите заднюю полку;
- снимите нижнюю панель обивки задней боковой части кузова;

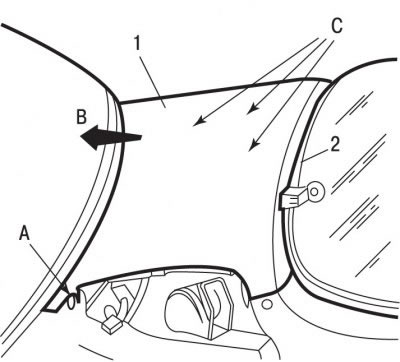

Рис. 10.104. Верхняя панель обивки боковой части кузова: 1 - верхняя панель обивки боковой части кузова; 2 - уплотнитель; А и С - фиксаторы; В - направление снятия верхней панель обивки боковой части кузова
- сдвиньте уплотнитель 2 (рис. 10.104);
- освободите из фиксаторов верхнюю панель обивки 1 боковой части кузова в точках А и С;
- снимите верхнюю панель обивки боковой части кузова, потянув ее в направлении В.
Установку всех панелей проводите в последовательности, обратной снятию. После установки проверьте работу электрического оборудования, элементы конструкции и управления которых установлены в соответствующих панелях обивки.
