- поднимите переднюю часть автомобиля и закрепите на подставках;
- снимите передние колеса;
Рис. 6.2. Расположение гаек крепления амортизационной стойки: 1 - гайка крепления к тяге стабилизатора поперечной устойчивости; 2 - гайка крепления к поворотному кулаку; 3 - гайка крепления к шаровому шарниру наконечника рулевой тяги
- выверните гайку 3 (см. рис. 6.2) крепления цапфы шарового шарнира наконечника рулевой тяги к поворотному кулаку, при этом соблюдайте осторожность — не повредите защитный чехол шарнира равных угловых скоростей приводного вала;
- используя съемник, извлеките шаровой шарнир из поворотного кулака;
- выверните гайку крепления 1 (см. рис. 6.2) и отсоедините тягу стабилизатора поперечной устойчивости от амортизационной стойки;

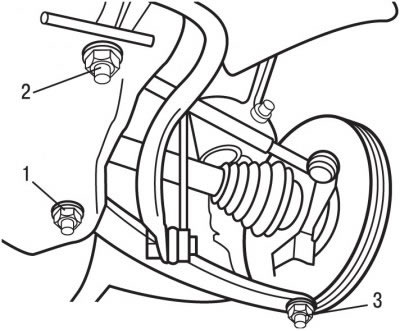

Рис. 6.21. Расположение гаек крепления: 1 - гайка крепления переднего нижнего поперечного рычага к подмоторной раме; 2 - гайка крепления заднего нижнего поперечного рычага к подмоторной раме; 3 - шаровая опора поворотного кулака
- выверните гайки переднего 1 и заднего 2 (рис. 6.21) креплений нижнего поперечного рычага к подмоторной раме;
- выверните гайку 3 крепления цапфы шарового шарнира поворотного кулака к нижнему поперечному рычагу;
- используя съемник шаровых шарниров, извлеките цапфу шарового шарнира поворотного кулака из нижнего рычага;

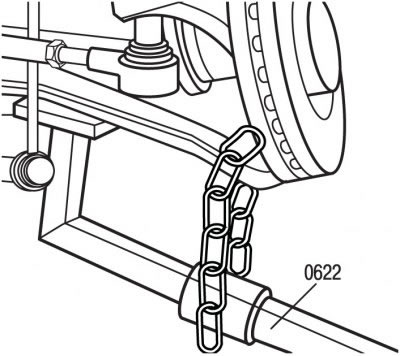

Рис. 6.22. Применение рычага 0622 для разъединения шаровых опор поворотного кулака, для снятия нижнего поперечного рычага с цапфы шарового шарнира поворотного кулака
- рычагом 0622 для разъединения шаровых опор отделите нижний поперечный рычаг от шарового шарнира поворотного кулака (рис. 6.22). При этом не повредите защитный чехол шарнира равных угловых скоростей приводного вала;
- отведите амортизационную стойку вперед и извлеките переднее крепление нижнего поперечного рычага подвески;
- снимите нижний поперечный рычаг подвески.
Установку нижнего поперечного рычага проводите в последовательности, обратной снятию, с учетом следующего:
- при установке замените на новые самоконтрящиеся гайки;
- затяните гайки и болты требуемыми моментами.
