- отсоедините провод «массы» от аккумуляторной батареи;
- снимите панели отделки средней стойки;
- снимите солнцезащитный козырек. Для солнцезащитного козырька, имеющего зеркало с подсветкой, снимите пробку с отверстием для провода;
- снимите крючки солнцезащитных козырьков;
- снимите передние потолочные ручки;
- снимите декоративную рамку подъемно-сдвижной панели крыши;
- снимите опору консоли потолка;
- при закрытой подъемно-сдвижной панели крыши снимите подвижную панель крыши;
Внимание! В случае неисправности электрического привода закройте подъемно-сдвижную панель крыши шестигранным ключом, вставленным в отверстие A (рис. 9.53) привода.
- отсоедините электрический разъем 1 от двигателя привода подъемно-сдвижной панели крыши;
- выверните винты крепления и снимите двигатель 3 с привода подъемно-сдвижной панели крыши.
Для установки электродвигателя подъемно-сдвижной панели крыши:

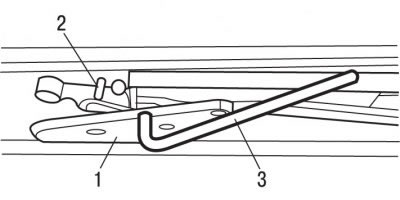

Рис. 9.54. Установка в нулевое положение каретки (1) и ползуна (2) привода подъемно-сдвижной панели крыши
- установите механизмы привода подъемно-сдвижной панели крыши в нулевое положение, для чего сдвиньте ползун 2 (рис. 9.54) к переднему упору, а каретку 1 подведите таким образом, чтобы совместить отверстия (диаметром 3 мм) в каретке и ползуне;
- зафиксируйте относительное положение каретки и ползуна, вставив в отверстие самостоятельно изготовленное приспособление 3 (см. рис. 9.54), чертеж которого представлен на рис. 9.55;

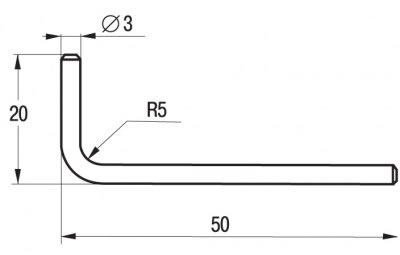

Рис. 9.55. Размеры приспособления, необходимого для фиксации относительного положения каретки и ползуна
- установите электродвигатель привода подъемно-сдвижной панели крыши;
- снимите самостоятельно изготовленное приспособление, фиксирующее относительное положение каретки и ползуна;

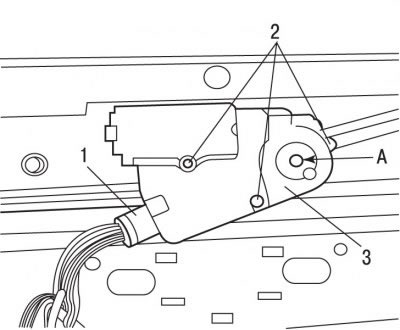

Рис. 9.53. Привод подъемно-сдвижной панели крыши: 1 - электрический разъем; 2 - винты; 3 - электродвигатель; А - отверстие для установки шестигранного ключа
- закрепите электродвигатель винтами 2 (см. рис. 9.53), затянув их моментом 3,5 Н·м;
- подсоедините электрический разъем 1 к двигателю привода подъемно-сдвижной панели крыши;
- выполните инициирование и обучение положениям подъемно-сдвижной панели крыши;
- несколько раз проверьте работоспособность привода подъемно-сдвижной панели крыши;
- дальнейшая установка проводится в последовательности, обратной снятию, с учетом следующего;
- инициируйте все электронные системы.
Последовательность действий при инициировании подъемно-сдвижной панели крыши:
- установите переключатель в положение приподнимания подъемно-сдвижной панели крыши;
- нажмите на переключатель и не отпускайте его, при этом подъемно-сдвижная панель крыши выполнит одно из следующих действий:
- подвижная панель начнет непрерывно подниматься;
- подвижная панель достигнет максимального положения механического подъема;
- подвижная панель немного прикроется на несколько миллиметров.
Последовательность при программировании положений подъемно-сдвижной панели крыши:
- выполните инициирование подъемно-сдвижной панели крыши;
- после задержки длительностью менее 6 с отпустите переключатель;
- нажмите и удерживайте переключатель в течение менее 6 с после того, как он был отпущен, при этом подъемно-сдвижная панель крыши выполнит одно из следующих действий:
- подвижная панель начнет закрываться через 4 с после начала нажатия на выключатель;
- затем подвижная панель откроется полностью;
- затем подвижная панель полностью закроется.
