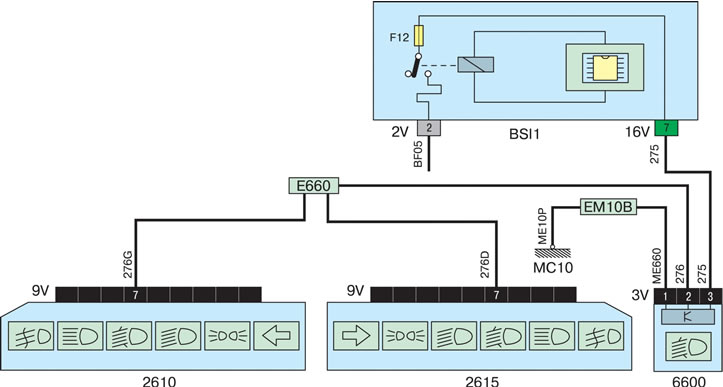

Схема №31

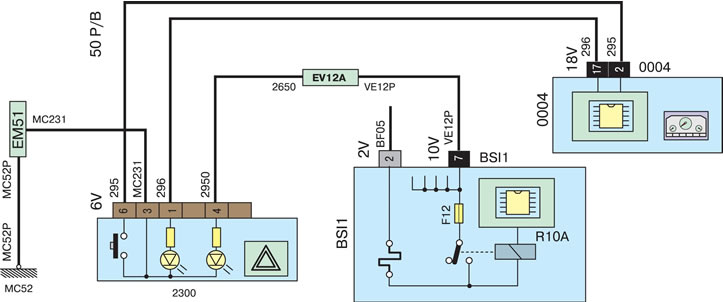

Схема №32

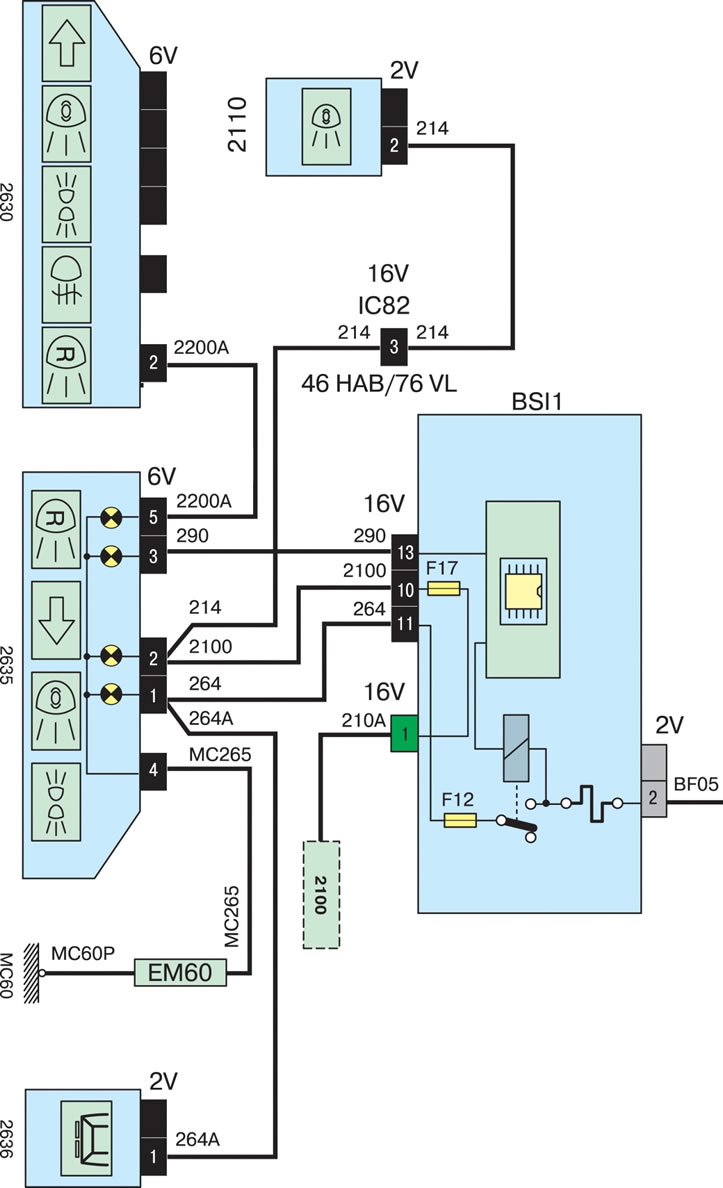

Схема №33

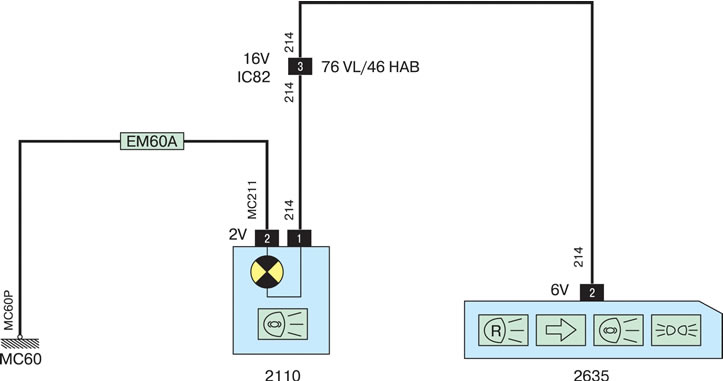

Схема №34

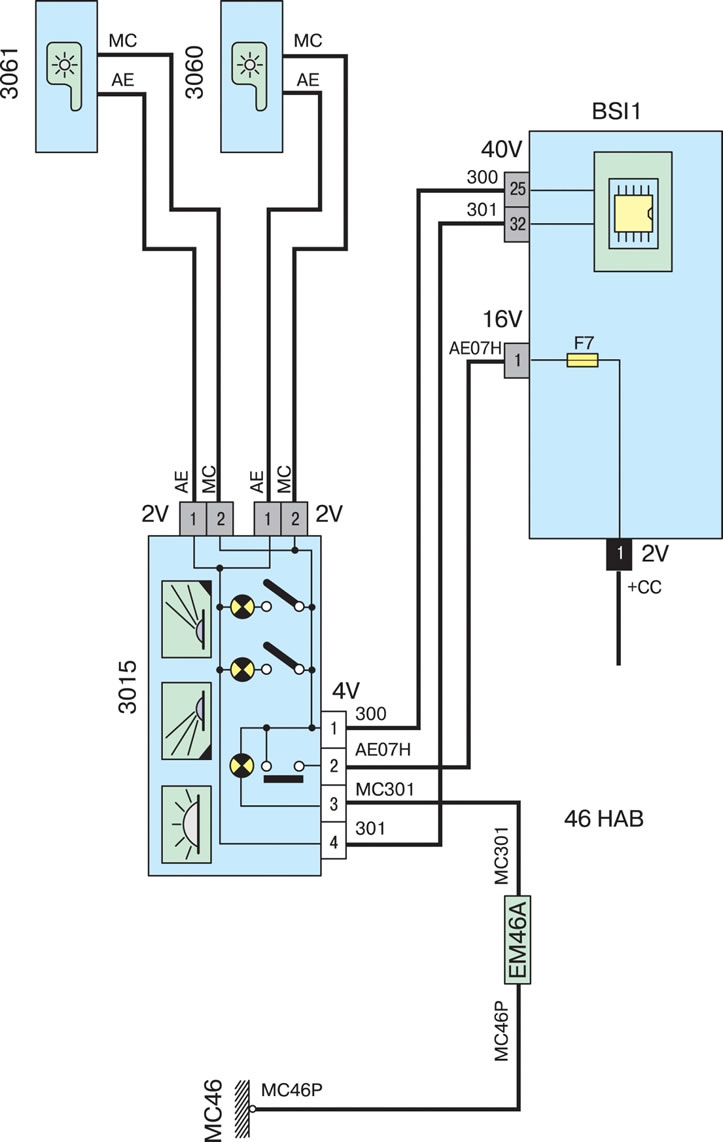

Схема №35
Кодовое обозначение элементов на электрических схемах смотрите здесь »
Схемы электрооборудования с 31 по 35
Кодовое обозначение элементов на электрических схемах смотрите здесь »
