Снятие
Выключите зажигание и отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Снимите декоративный кожух двигателя.
Отсоедините контактные разъемы от форсунок, датчиков температуры и давления дизельного топлива, электромагнитных клапанов регулирования объемного расхода топлива и давления и датчика положения распределительного вала. Отведите жгут проводов в сторону.
Снимите опору насоса для заполнения системы топливом.
Снимите опору декоративного кожуха двигателя.
Снимите датчик температуры дизельного топлива.
Отсоедините и отведите шланг системы вентиляции картерных газов.
Средством SODIMAC 35 очистите соединительные гайки топливных трубок высокого давления и зоны вокруг гаек.

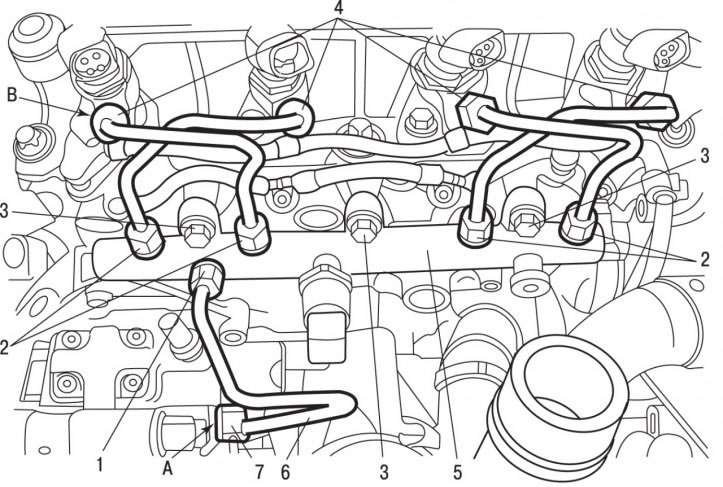

Рис. 4.68. Распределитель топлива (Common Rail): 1, 2 - соединительные гайки, 28 Н·м; 3 - болты, 23 Н·м; 4, 7 - соединительные гайки, 25 Н·м; 5 - распределитель топлива; 6 - трубка высокого давления; А - шестигранник на штуцере выхода топлива под высоким давлением; В - шестигранник на форсунке
Удерживая гаечным ключом шестигранник А (рис. 4.68) на топливном насосе высокого давления, вторым ключом отверните соединительную гайку 7 крепления топливной трубки высокого давления 6.
Отверните соединительную гайку 1 крепления топливной трубки 6 высокого давления к распределителю топлива и снимите топливную трубку.
Удерживая гаечным ключом шестигранники В на форсунках, вторым ключом отверните соединительные гайки 4 крепления топливных трубок высокого давления к форсункам.
Отверните соединительные гайки 2 крепления топливных трубок высокого давления к распределителю топлива и снимите топливные трубки. Для исключения попадания грязи закройте топливные трубки и штуцера на распределителе топлива подходящими пробками.
Отсоедините контактный разъем датчика высокого давления.
Выверните болты 3 и снимите распределитель топлива (Common Rail).
Внимание! Не выворачивайте датчик высокого давления из распределителя топлива (Common Rail).
Установка
Установите распределитель топлива 5 (см. рис. 4.68) и закрепите болтами 3, затянув их на данном этапе от руки.
Внимание! При установке распределителя топлива необходимо использовать новые топливные трубки высокого давления.
Установите на форсунки и распределитель топлива топливные трубки высокого давления и закрепите их соединительными гайками 2 и 4, затянув их на данном этапе от руки.
Установите трубку высокого давления 6 и закрепите ее соединительными гайками 1 и 7, затянув их на данном этапе от руки.
Затяните соединительные гайки 1 и 2 крепления трубок высокого давления к распределителю топлива моментом 28 Н·м.
Затяните болты 3 крепления распределителя топлива моментом 23 Н·м.
Затяните соединительные гайки 4 и 7 крепления трубок высокого давления к топливному насосу и форсункам моментом 25 Н·м.
Дальнейшую установку проводите в последовательности, обратной снятию.
Проведите программирование компьютеров.
Проверьте герметичность соединений.
Пустите двигатель.
Проверьте отсутствие утечек топлива.
