Передняя стойка — снятие и установка

Снятие

Внимание! Все гайки Nyloc отвинченные при снятии необходимо заменить на новые. Резьба этих гаек покрыта составом против отвинчивания, который эффективен только при первом использовании гайки.

1. Поднять переднюю часть автомобиля и зафиксировать на подставках. Снять соответствующее переднее колесо.

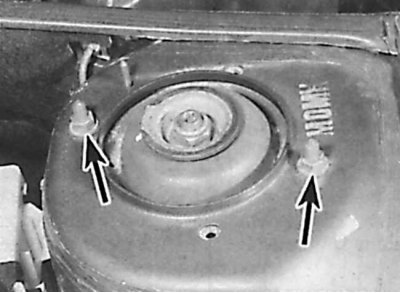

2. В моторном отсеке снять защитный пластиковый колпачок с верхней части передней стойки. Отвинтить, но не полностью, две гайки верхнего крепления передней стойки (указаны стрелками).

3. Отсоединить электрические провода и шланги от стойки.

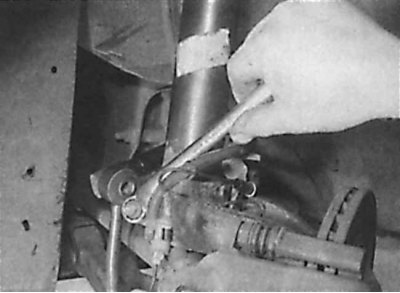

4. Отвинтить болт крепления соединителя стабилизатора поперечной устойчивости к стойке и отделить соединитель от стойки.



5. Отвинтить гайку и извлечь зажимной болт крепления стойки к поворотному кулаку. Для предотвращения опускания поворотного кулака со ступицей, при снятии стойки, привязать проволокой нижний рычаг или ступицу к нижней раме.


6. Для облечения снятия поворотного кулака со стойки, установить приспособление для сжатия пружин и слегка сжать пружины.

7. Вставить рычаг в паз в поворотного кулака, и расширить паз настолько, чтобы можно было снять поворотный кулак со стойки.

8. Снять поворотный кулак со стойки, затем окончательно отвинтить две гайки верхнего крепления стойки, и извлечь стойку из-под арки колеса.

Установка

1. Установить переднюю стойку на место таким образом, чтобы установочный штифт пластины верхнего крепления правильно расположился в соответствующем отверстии. Совместить нижний конец стойки с поворотным кулаком. При этом необходимо совместить щель в зажиме поворотного кулака с выступом на конце стойки.

2. Проверить, что нижняя часть стойки точно совмещена с поворотным кулаком. Вставить зажимной болт с задней стороны автомобиля и закрепить его новой гайкой.

3. Привинтить соединитель стабилизатора поперечной устойчивости к стойке.

4. Привинтить верхние гайки крепления стойки и затянуть их требуемым моментом.

5. Ослабить и затем снять приспособление для сжатия пружин.

6. Закрепить электрические провода и шланги на кронштейне стойки.

7. Установить колесо и опустить автомобиль.
