Рулевая колонка — снятие, проверка и установка

Снятие

1. Снять провод массы с аккумулятора.

2. При наличии, снять подушку безопасности.

3. Снять рулевое колесо.

4. Снять кожухи рулевой колонки.

5. Снять замок зажигания.

6. На моделях с 1992 года, освободить скобы крепления, и опустить коробку с плавкими предохранителями вниз от панели.

7. В передней нижней части салона автомобиля, отвернуть ковровое покрытие пола для доступа к болту крепления рулевой колонки.

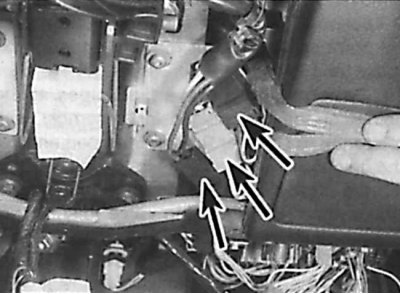

8. Под рулевой колонкой, отсоединить три разъема (указаны стрелками для моделей с 1993 года) от замка зажигания. Точно так же, при наличии, отсоединить разъем проводов от подушки безопасности.

9. В передней нижней части салона автомобиля, нанести метки совмещения на промежуточном валу и валу рулевой колонки.

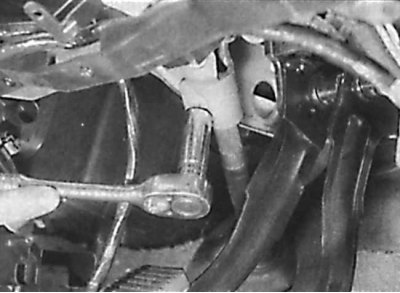

10. Отвинтить зажимной болт, крепящий вал рулевой колонки к промежуточному валу.

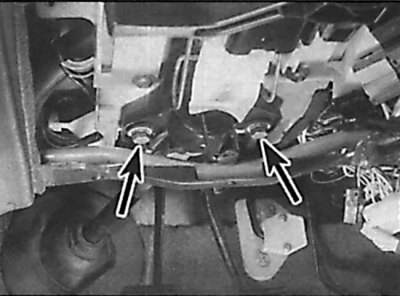

11. Отвинтить два нижних болта крепления рулевой колонки (указаны стрелками для моделей с 1993 года).

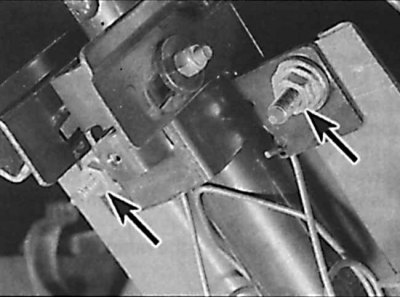

12. Отвинтить верхние гайки крепления рулевой колонки (указаны стрелками для моделей до 1992 года), затем извлечь рулевую колонку из автомобиля.

Проверка

Проверить состояние рулевой колонки на повреждения и износ. Проверить люфт рулевого вала во втулках рулевой колонки и состояние универсальных шарниров.

Установка

1. Установка производится в последовательности обратной снятию.

2. На моделях с подушкой безопасности установить рулевую колонку на место, затем проверить, что зазор между задней частью рулевого колеса и кожухами колонки составляет 8,0 мм. Если зазор отличается от требуемого, выполнить следующие действия:

• ослабить стяжной болт крепления вала рулевой колонки к промежуточному валу, и переместить рулевой вал по мере необходимости для того, чтобы получить требуемый зазор между рулевым колесом и кожухами;
• сжать стяжной болт и установить отделку.
