Радиатор — снятие, проверка и установка

Снятие

1. Отсоединить отрицательный провод с аккумулятора.

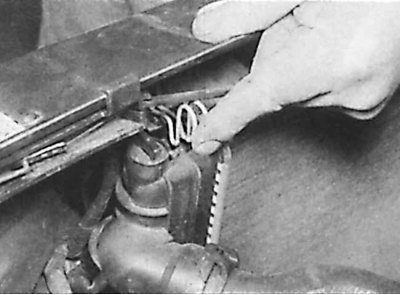

2. При наличии отсоединить разъем от датчика уровня охлаждающей жидкости, установленного с правой стороны радиатора.

3. При наличии отсоединить разъем от выключателя вентилятора радиатора, установленного с левой стороны радиатора.

4. Слить охлаждающую жидкость из системы охлаждения.

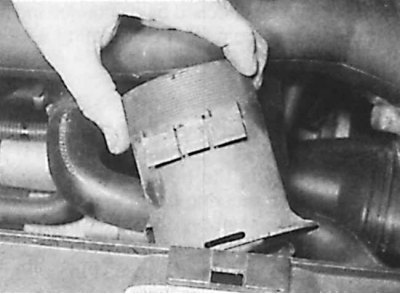

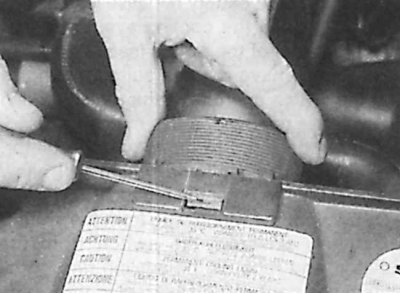

5. Отсоединить хомут крепления (рисунок слева) патрубка подачи воздуха и снять патрубок подачи воздуха расположенный над радиатором (рисунок справа).

6. При наличии отсоединить разъем и вакуумный шланг от датчика МАР, расположенного в верхней части радиатора, затем отвинтить два болта крепления подвеску установки датчика и снять датчик.

7. Отсоединить верхний шланг радиатора с левого переднего конца радиатора.

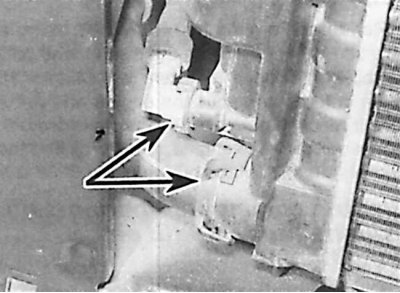

8. Отсоединить нижний шланг радиатора с правой стороны радиатора. На некоторых моделях для доступа к нижним шлангам радиатора (указаны стрелками) необходимо снять решетку радиатора.




9. Снять две скобы крепления верхней части радиатора и наклонить радиатор назад.

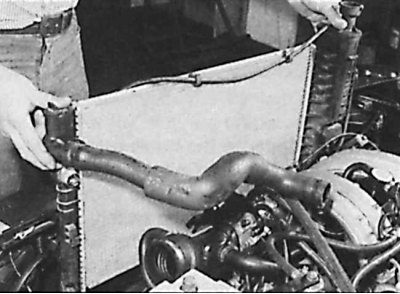

10. Соблюдая осторожность снять радиатор таким образом, чтобы не повредить пластины радиатора. Будьте внимательны, чтобы не потерять нижнюю резиновую опору радиатора.

Проверка

1. Если радиатор снимался в связи с уменьшением пропускной способности, промыть его струей воды в двух направлениях. Снаружи продуть радиатор сжатым воздухом.

2. Если радиатор протекает, не пытайтесь заваривать или запаивать место протечки, т.к. будут повреждены пластмассовые детали радиатора.

3. Незначительная негерметичность радиатора может быть устранена с использованием герметика радиатора.

4. Проверить состояние нижних резиновых опор радиатора и при необходимости замените их.

Установка

Установка производится в последовательности, обратной снятию, с учетом следующих моментов:

• проверить, что нижние выступы на радиаторе правильно установлены в передней поперечине;
• при подключении шлангов к радиатору использовать новые кольцевые уплотнения в соединителях;
• в заключение заполнить систему охлаждения.
