Снятие и установка топливного насоса высокого давления

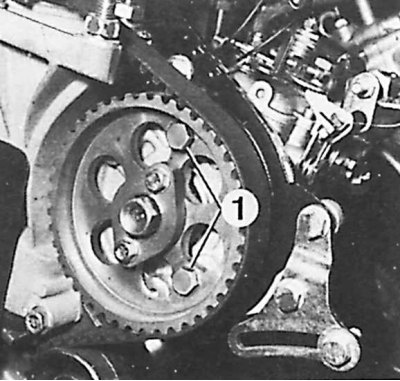

Места установки болтов, блокирующих шкив топливного насоса высокого давления

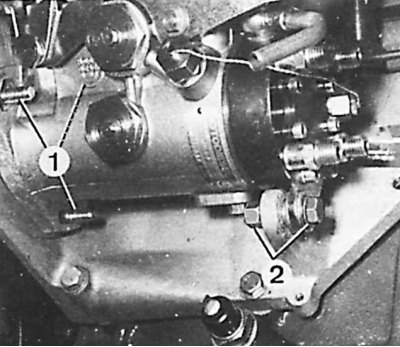

Крепление топливного насоса высокого давления

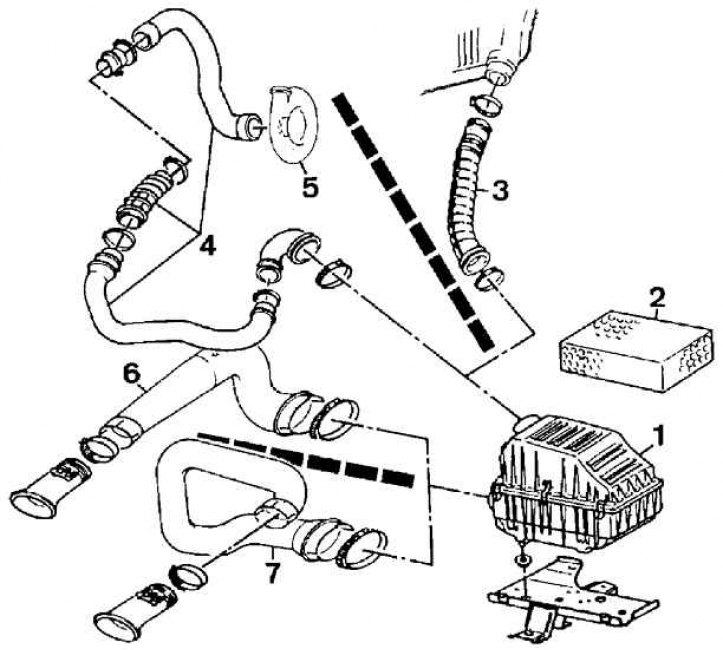

Узел воздушного фильтра

Снятие

Двигатель XUD 9

1. Снимите элемент разделения воздуха.

Двигатель XUD 7ТЕ

2. Снимите радиатор воздуха турбонаддува, а также воздушный канал, находящийся между воздушным фильтром и турбокомпрессором.

3. Снимите трубопроводы впрыска, а также механические и электрические подключения насоса.

4. Снимите верхний кожух привода и извлеките его, перемещая вперед, а затем вверх.

5. Вывинтите свечи накаливания.

6. Поверните коленчатый вал до положения фиксации топливного насоса высокого давления.

7. Зафиксируйте шкив насоса с помощью двух болтов М8 (1) (см. рис. Места установки болтов, блокирующих шкив топливного насоса высокого давления), заворачивая болты рукой:

• в насосе Bosch - М8х125х35;
• в насосе Roto Diesel - М8х125х30.

8. Отвинтите три гайки крепления насоса в передней части, а также задний винт крепления насоса.

9. Отвинтите гайки крепления шкива топливного насоса высокого давления.

10. Снимите шкив с насоса.

11. Поверните насос наружу.

12. Извлеките насос.

Установка

1. Снимите манжету стягивания шкива насоса (2 болта).

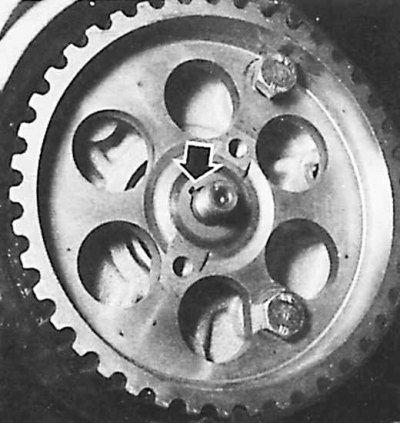

2. Установите насос на соответствующем месте, наклоняя его вперед. Необходимо обратить внимание на правильное положение шпоночного паза на шкиве (указан стрелкой).


3. Завинтите рукой три гайки крепления насоса в передней части, а также задний болт крепления насоса.

4. Установите на соответствующем месте гайку шкива и затяните ее моментом 50 Нм.

5. Закрепите манжету стягивания шкива (2 болта).

6. Вывинтите два болта фиксации шкива (не следует вращать коленчатый вал двигателя).

7. Правильно установите момент впрыска.
