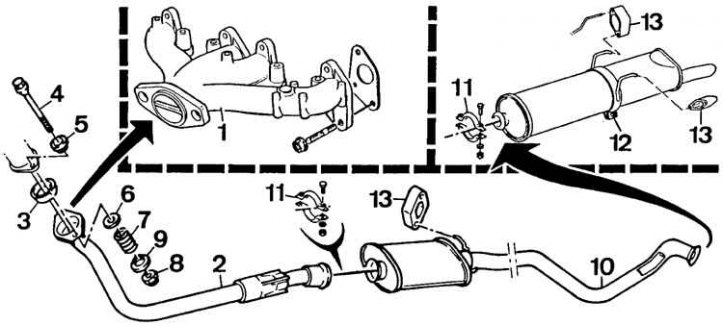

Система выпуска отработанных газов
1 – коллектор, 2 – приемная труба, 3 – центрирующее кольцо, 4 – болт крепления, 5 – опорная подкладка, 6 – шайба, 7 – пружина, 8 – гайка, 9 – тарелка, 10 – задняя труба, 11 – хомуты, 12 – глушитель, 13 – подушка подвески глушителей

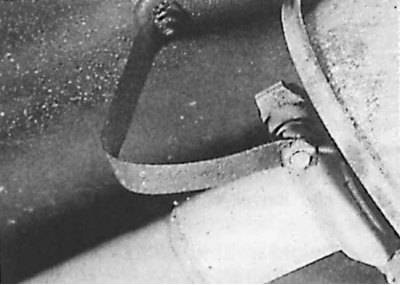

Расположение шины заземления выпускной системы
На ранних моделях шина заземления расположена между днищем и системой выпуска.
Секции системы выпуска отработанных газов соединены фланцами или конусом.
Система выпуска подвешена на всей длине на резиновых подушках.
