Впускной коллектор — снятие и установка

Снятие

1. Снять карбюратор.

2. Отсоединить шланг вакуумного усилителя тормозов от коллектора.

3. Отсоединить шланг системы вентиляции от коллектора.

4. Отвинтить болт с подвески трубы масленки.

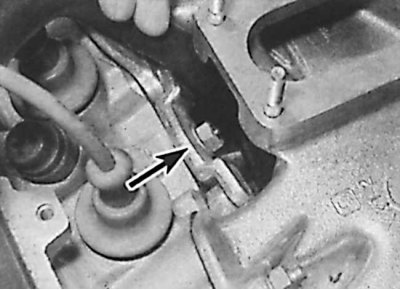

5. Отвинтить гайки крепления коллектора, затем отделить коллектор от головки и извлечь из моторного отсека. Обратить внимание, что на двигателях XU центральная часть коллектора дополнительно крепится одной гайкой (указана стрелкой).

Установка

Установка производится в последовательности, обратной снятию, с учетом следующих моментов:

• проверить, что сопрягаемые поверхности коллектора и головки чистые и сухие. Установить новую прокладку коллектора на тонкий слой герметика;
• установить коллектор, и затянуть гайки крепления требуемым моментом;
• установить карбюратор;
• при необходимости долить охлаждающую жидкость в систему охлаждения.
