Разборка коробки передач

Главная 40X Пежо 405 (1987-1997) Трансмиссия Механическая коробка BE

0

1. Установить коробку передач на рабочем столе.

2. Снять заднюю крышку.

3. Отметить положение ступицы синхронизатора 5 передачи относительно скользящей муфты синхронизатора.

4. Включить 5 передачу и извлечь ось вилки 5 передачи.

5. Для блокировки валов включить при помощи селектора две передачи одновременно.

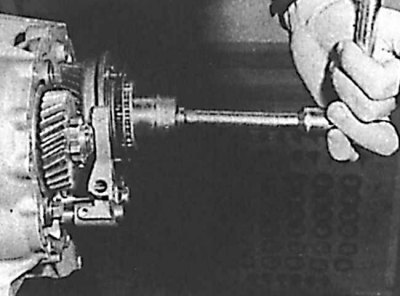

6. Отвинтить гайку первичного вала (12-гранным накидным ключом 28 мм).

7. Извлечь узел ступица-скользящая муфта и вилку 5 передачи.

8. Снять шарик и пружину, а затем разместить на соответствующем месте скользящую муфту на ступице.

9. Включить 5 передачу и отвинтить гайку вторичного вала (12-гранным накидным ключом 28 мм).

10. Для блокировки валов включить при помощи селектора две передачи одновременно.

11. Снять скользящую муфту и ее ступицу, шестерню 5 передачи, ее втулку и дистанционное кольцо.

12. Снять шестерню 5 передачи вторичного вала.

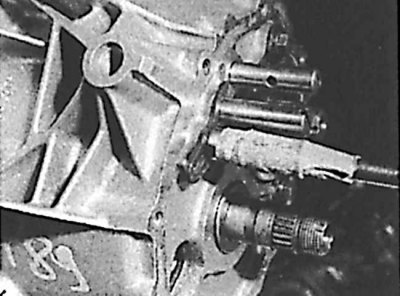

13. Извлечь фиксатор крепления неподвижной оси 1–2 и 3–4 передач.


14. Отвинтить болты крепления подшипника.

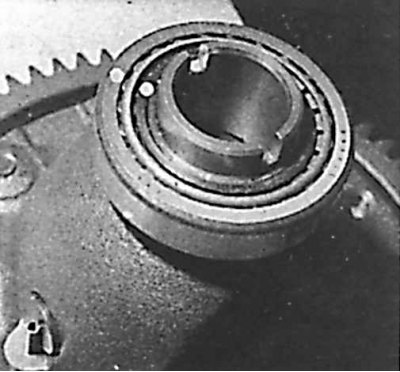

15. Снять пружинное кольцо подшипника вторичного вала, отвинтить болты крепления картера коробки передач, а затем снять картер.

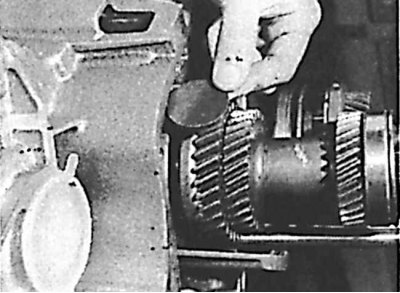

16. Снять намагниченную пластинку.



17. Извлечь ось селектора, снять пружинное кольцо вместе с прокладкой и круглое уплотнительное кольцо.

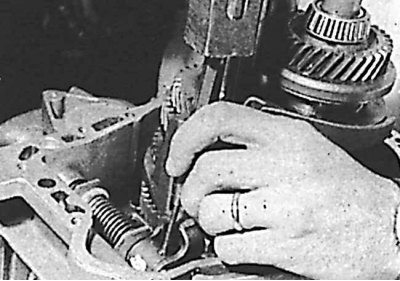

18. Выбить штифт оси селектора.


19. Включить заднюю передачу, а затем извлечь ось и шестерню задней передачи.

20. Извлечь узел шестерен вместе с вилками.

21. Извлечь раму задней передачи.

22. Отвинтить три болта крепления направляющей втулки выжимного подшипника, снять регулирующую прокладку и внешнее кольцо.

23. Снять шестерню привода спидометра вместе с корпусом, поводок, круглое уплотнительное кольцо и регулирующую прокладку.



24. Снять внешний корпус дифференциала, а затем сам дифференциал. Обозначить внешние кольца относительно подшипников.

25. Извлечь специальную прокладку оси селектора.

26. Снять палец селектора и пробку, закрывающую ось.

27. Очистить поверхности соединения корпусов.
