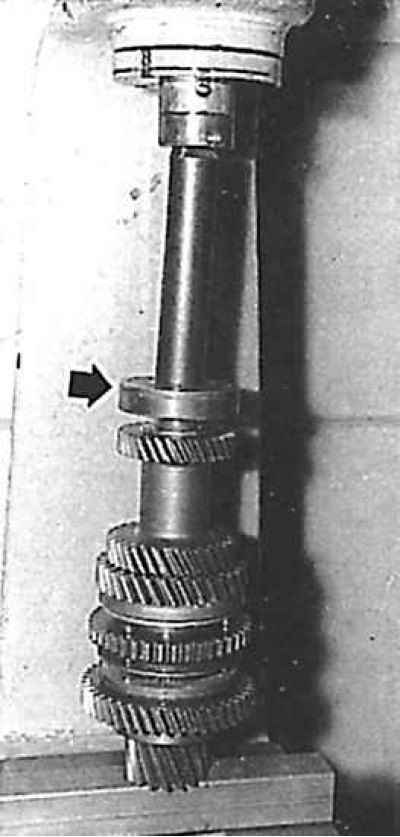

Монтаж на прессе подшипника вторичного вала
Канавка пружинного кольца (указана стрелкой) должна быть направлена наружу.
1. Снять с помощью съемника (если это необходимо) шестерню 5 передачи и подшипник.
2. Снять блок шестерен 3 и 4 передачи, шестерню 2 передачи и ее втулку, а также синхронизатор 1–2 передач.
3. Снять шестерню 1 передачи, опорный игольчатый подшипник, а также кольцо, фиксирующее подшипник.

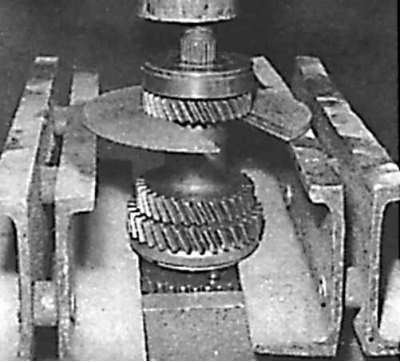

4. Предохранить конец вала с помощью гайки и снять подшипник на прессе.
5. Заменить подшипник на новый и установить его на вал на прессе. Для этого следует использовать специальную трубчатую оправку или приспособление 8.0317 Е.
6. Вставить кольцо, фиксирующее подшипник. Вставить опорный игольчатый подшипник и шестерню 1 передачи.
7. Установить синхронизатор 1–2 передач; подъем зубьев синхронизатора должен быть направлен в сторону ведущей шестерни главной передачи. Следует соблюдать обозначения ступицы и скользящей муфты, выполненные во время разборки.
8. Установить шестерню 2 передачи вместе с ее втулкой.
9. Установить блок шестерен 3 и 4 передач.
10. Установить подшипник. Канавка пружинного кольца должна быть направлена наружу.
