Внутренняя ручка двери
Снятие
1. Снимите внутреннюю панель отделки двери, как описано в параграфе 11.
2. Сдвиньте ручку в сборе в направлении передней части двери, чтобы высвободить установочный выступ, высвободите ее из двери и отсоедините тягу (рис. 12.2).

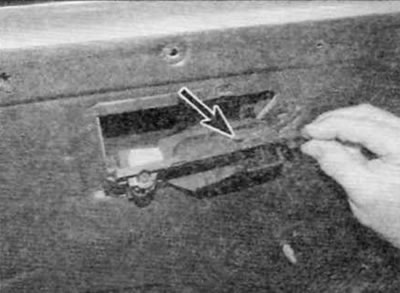

Рис. 12.2. Сдвиньте внутреннюю ручку передней двери в направлении передней части двери, чтобы высвободить установочный выступ (отмечен стрелкой)
Установка
3. Установка выполняется в последовательности, обратной снятию. Установите внутреннюю панель отделки, как описано в параграфе 11.
Наружная ручка двери
Примечание. Наружная ручка закреплена на двери заклепками. Подготовьте для установки новые заклепки надлежащего размера.
Снятие
4. Используя сверло на 6.0 мм, высверлите головки заклепок с внешней стороны и снимите ручку с двери (рис. 12.4). Отсоедините тягу и снимите ручку.

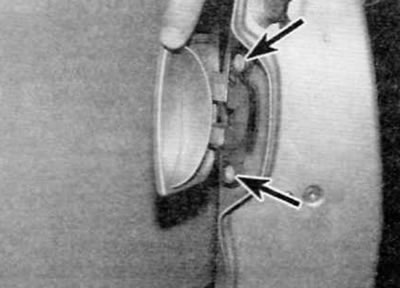

Рис. 12.4. Высверлите головки заклепок (отмечены стрелками) и снимите наружную ручку с передней двери
Установка
5. Установка выполняется в последовательности. обратной снятию. Используйте для закрепления ручки новые взрывные заклепки.
Цилиндр замка
Примечание. При установке может потребоваться новый лист гидроизоляции двери.
Снятие
6. Снимите внутреннюю панель отделки двери, как описано в параграфе 11.
7. С помощью острого ножа аккуратно отделите пластмассовый лист гидроизоляции от клеевого слоя на двери и снимите лист. Если быть осторожным, можно снять лист гидроизоляции одним куском и повторно использовать его при установке (рис. 12.7).

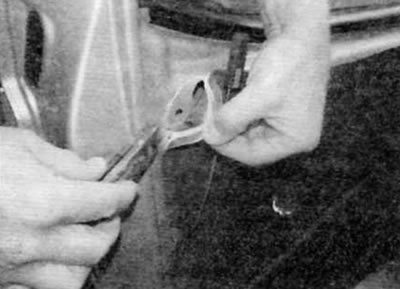

Рис. 12.7. С помощью острого ножа аккуратно отделите пластмассовый лист гидроизоляции от клеевого слоя на двери и снимите лист
8. Внутри двери отсоедините тягу от цилиндра замка двери.
9. С помощью отвертки аккуратно снимите пластмассовую крышку с проема на заднем торце двери (рис. 12.9). Имейте в виду, что крышка изготовлена из очень хрупкой пластмассы и может быть повреждена при снятии.

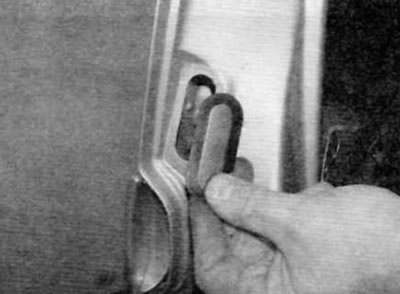

Рис. 12.9. Аккуратно снимите пластмассовую крышку с проема на заднем торце двери
10. Работая через проем на торце двери, снимите большой подковообразный зажим с задней части цилиндра замка. Зажим имеет на боковой стороне отверстие, позволяющее ввернуть в него резьбовой съемник. Подходящий инструмент можно изготовить из куска стержня с самонарезающим винтом, припаянным к одному концу (рис. 12.10, а. б).

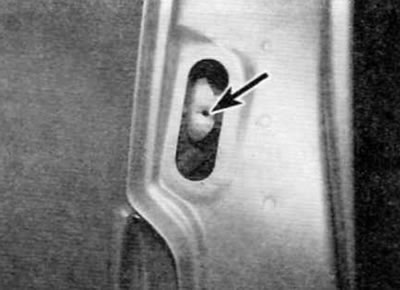

Рис. 12.10, а. На боковой стороне зажима цилиндра замка имеется отверстие (отмечено стрелкой), в которое можно ввернуть резьбовой съемник

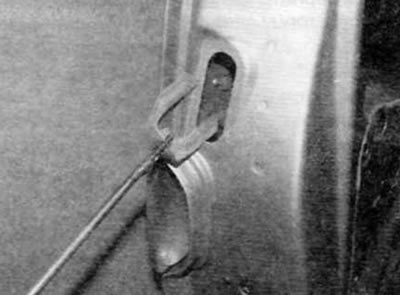

Рис. 12.10, б. Используя подходящий съемник, извлеките зажим из цилиндра замка
11. После снятия зажима снимите цилиндр замка с внешней стороны двери (рис. 12.11).

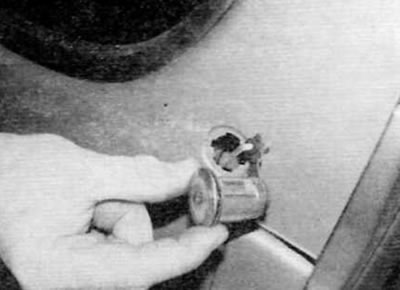

Рис. 12.11. Снимите цилиндр замка с наружной стороны двери
Установка
12. Установка выполняется в последовательности, обратной снятию. Надежно закрепите зажим цилиндра замка. Установите на дверь новый лист гидроизоляции, если «старый» был поврежден при снятии. В заключение установите внутреннюю панель отделки двери, как описано в параграфе 11.
Замок двери
Примечание. При установке может потребоваться новый лист гидроизоляции двери.
Снятие
13. Снимите внутреннюю панель отделки двери, как описано в параграфе 11.
14. С помощью острого ножа аккуратно отделите пластмассовый лист гидроизоляции от клеевого слоя на двери и снимите лист. Если быть осторожным, можно снять лист гидроизоляции одним куском и повторно использовать его при установке (рис. 12.7).
15. Внутри двери отсоедините тяги от цилиндра замка двери.
16. Рассоедините электрический разъем электродвигателя замка двери.
17. Выверните три винта крепления замка в сборе к торцу двери.
18. Выверните винт крепления коленчатого рычага, расположенный над тремя винтами замка двери.
19. Извлеките замок двери в сборе вместе с коленчатым рычагом через проем в двери (рис. 12.19).

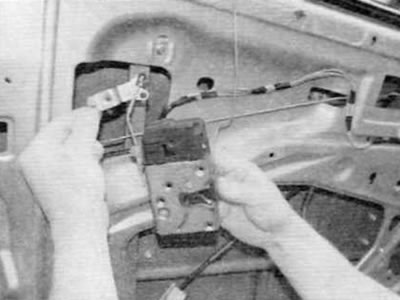

Рис. 12.19. Извлеките замок двери в сборе вместе с коленчатым рычагом через проем в двери
Установка
20. Установка выполняется в последовательности, обратной снятию. Установите на дверь новый лист гидроизоляции, если «старый» был поврежден при снятии. В заключение установите внутреннюю панель отделки двери, как описано в параграфе 11.
