- динамометричен ключ 1603-A/B/D;
- ключове за работа с тръби - 1603-G и 1603-F;
- разширение 1603-E;
- комплект крайни капачки 0188-T.
Отстранете разпределителя на гориво в следния ред:
- изключете проводника от отрицателния извод на батерията;
- свалете капака на двигателя;

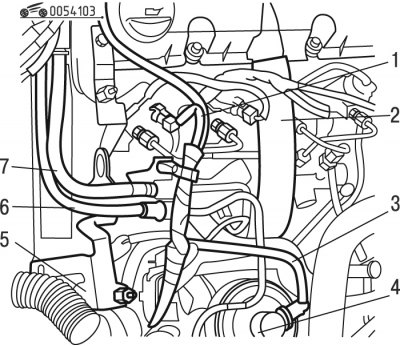

Фиг. 4.103. Прекъсване на горивопроводите: 1 - кабелен сноп; 2 - маркуч на системата за вентилация на картера; 3, 4, 6, 7 - горивопроводи; 5 - опора
- преместете снопа 1 (фиг. 4.103) от проводници;
Внимание! Всеки път, когато маркучите за високо налягане се отстраняват, те трябва да се сменят с нови.
- откачете и преместете маркуч 2 на системата за вентилация на картера;
- разкачете горивопроводите 3, 4, 6, 7 и ги затворете с инструмента;
- преместване на горивопроводи 3, 4, 6, 7;
- премахване на поддръжка 5;
- почистете горивопроводите под високо налягане, преди да ги развиете;

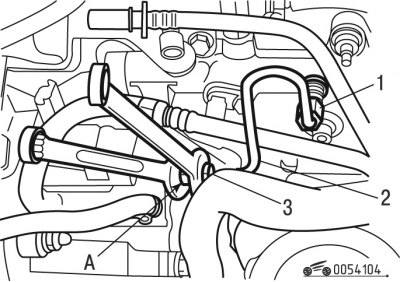

Фиг. 4.104. Нанасяне на заключващата смес: 1, 3 - фитинги; 2 - горивопровод; А - мястото на приложение на противоположния състав
- нанесете фиксираща смес на място A (фиг. 4.104);
- развийте фитинг 3;
- развийте фитинг 1;
- отстранете горивопровода 2 от веригата за високо налягане на захранващата система;
- отстранете горивните тръбопроводи с високо налягане, водещи към инжекторите;

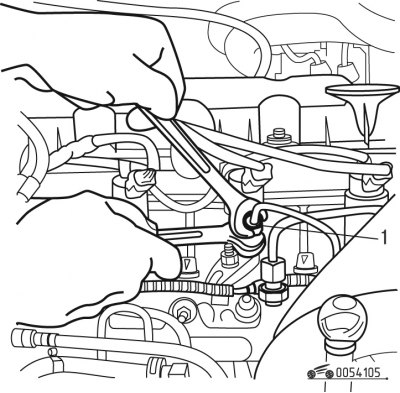

Фиг. 4.105. Нанасяне на фиксатора: B - място на нанасяне на фиксатора
- нанесете фиксираща смес на място B (фиг. 4.105);
- разхлабете момента на затягане на свързващите елементи към инжекторите;
Фиг. 4.106. Приложение на контролния състав: C - място на приложение на контролния състав
- нанесете фиксираща смес на място C (фиг. 4.106);
- развийте свързващите елементи на разпределителя на горивото;
- премахнете горивопроводите за високо налягане;
- затворете дупките с тапи с помощта на приспособление;

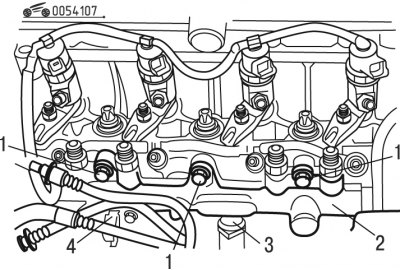

Фиг. 4.107. Отстраняване на разпределителя на гориво: 1 - болтове; 2 - разпределител; 3 - сензор за високо налягане; 4 - сензор за температура на горивото
- изключете датчик 3 (фиг. 4.107) за високо налягане на горивото;
- изключете датчика за температурата на горивото 4;
- развийте болтове 1;
- Отстранете разпределителя на горивото с директно впръскване.
Монтирайте разпределителя на гориво в следния ред:
Сменете отстранените горивопроводи за високо налягане.
- инсталирайте разпределител 2 (виж Фиг. 4.107) на системата за директно впръскване на гориво;
- монтирайте болтове 1;
- свържете сензор за високо налягане на горивото 3;
- свържете сензор за температура на горивото 4;
- монтирайте горивната линия 2 (вижте Фиг. 4.104) на веригата за високо налягане на захранващата система, като затегнете фитингите 1 и 3 на ръка;
- свържете горивопроводите към инжекторите, като затегнете връзките на ръка;
- затегнете фитинги 1 и 3 с въртящ момент от 20 Nm, като нанесете фиксираща смес на място A;
- затегнете болтове 1 (вижте Фиг. 4.107) до 23 Nm;
- нанесете фиксираща смес на място B (вижте Фиг. 4.105);
- затегнете връзките на инжекторите с горивопроводите до въртящ момент от 20 Nm, като използвате инструментите;
- нанесете фиксираща смес на място C (вижте Фиг. 4.106);

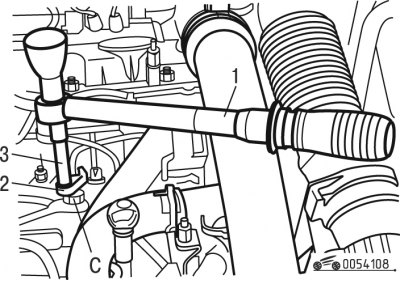

Фиг. 4.108. Затягане на връзката на горивопровода с помощта на инструменти: 1, 2, 3 - инструменти; C - място на приложение на заключващия състав
- затегнете свързващите елементи на разпределителя на горивото с въртящ момент от 20 Nm, като използвате инструменти 1, 2, 3 (фиг. 4.108);
- инсталирайте поддръжка 5 (вижте фиг. 4.103);
- свържете горивопроводи 3, 4, 6, 7;
- инсталирайте дюза 2;
- инсталирайте сноп 1;
- монтирайте капака на двигателя;
- свържете проводника към отрицателния извод на батерията;
- проверете херметичността на връзките на захранващата система, като стартирате двигателя и зададете оборотите на коляновия вал на 1000 min-1. Натиснете педала на газта няколко пъти, за да доведете скоростта на коляновия вал до 3500 min-1 .
