Фарове
Оттегляне
1. Отворете капака и изключете заземяващата (-) клема от акумулатора.
2. Развийте болтовете 1 и отстранете лого A, като го извиете с плоска отвертка (вижте илюстрацията).
5.2 Развийте болтовете 1 и отстранете лого A, като го натиснете навън с плоска отвертка
3. Свалете решетката. Развийте болт 2 и разкачете държача 3 (вижте илюстрацията).

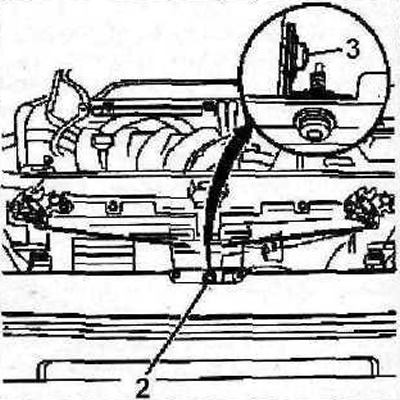

5.3 Развийте болт 2 и откачете държача 3
4. Отстранете от двете страни на колата плъзгачи 4 под фаровете и държачи 5 (вижте илюстрацията).

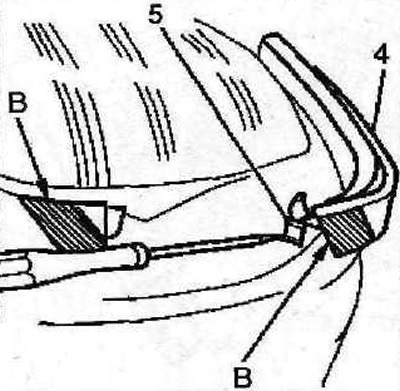

5.4 Отстранете от двете страни на автомобилната облицовка 4 под фаровете и държачите 5
Внимание! За да избегнете повреда на наслагванията, залепете ги в точки B с тиксо (вижте илюстрация 5.4).
5. Развийте гайките 6, преместете фара 7 напред и разкачете щепселите от задната му страна (вижте илюстрацията).

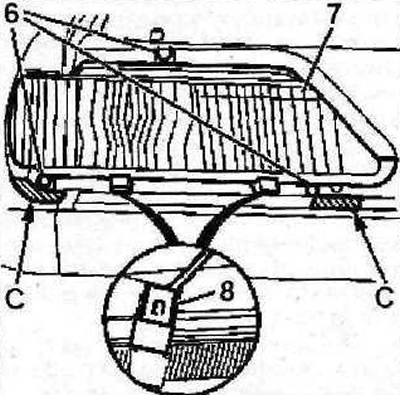

5.5 Развийте гайките 6, преместете фара 7 напред и разкачете щепселите от задната му страна
6. Натиснете скобите 8 с отвертка и свалете фара (вижте илюстрация 5.5),
Внимание! Препоръчително е да залепите върху хромираната облицовка с лепяща лента, за да избегнете повреда или да я покриете с парцали.
Инсталиране
7. Регулирайте разстоянието D на монтажните щифтове на фаровете, като развиете гайките. Разстоянието D трябва да бъде 10 mm (вижте илюстрацията).

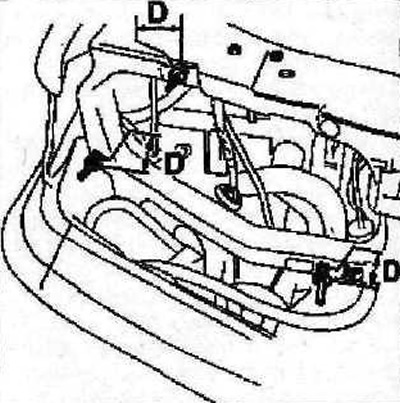

5.7 Регулирайте разстоянието D на монтажните щифтове на фаровете, като развиете гайките
8. Свържете щепселите към фара, монтирайте фара върху резбовите щифтове и затегнете гайките.
9. Установете наслагвания около фара, без да фиксирате техните държачи, и коригирайте люфтовете. Ширината на междината E трябва да бъде 7 mm, F - 0 mm, G и H - 2 mm (виж илюстрацията).

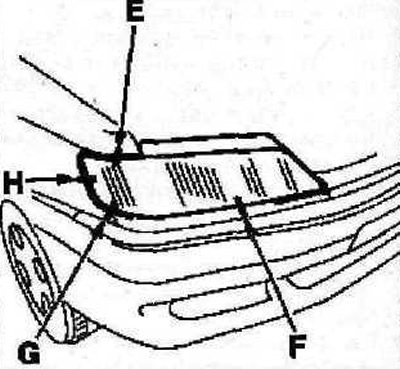

5.9 Монтирайте облицовките около фара, без да ги фиксирате с държачи, и регулирайте пролуките E, F, G и H
10. Монтирайте държачите, като завиете закрепващия болт.
Мигачи и странични повторители
Внимание! Когато автомобилът е оборудван с фарове за мъгла, те се намират близо до пътепоказателите. За достъп до мигачите/фаровете за мъгла е необходимо да свалите тапицерията, като развиете четири винта (вижте стрелките на илюстрация 5.0a) и предната част на обшивката на калника. За да извадите електрическата крушка, трябва да натиснете скобата.

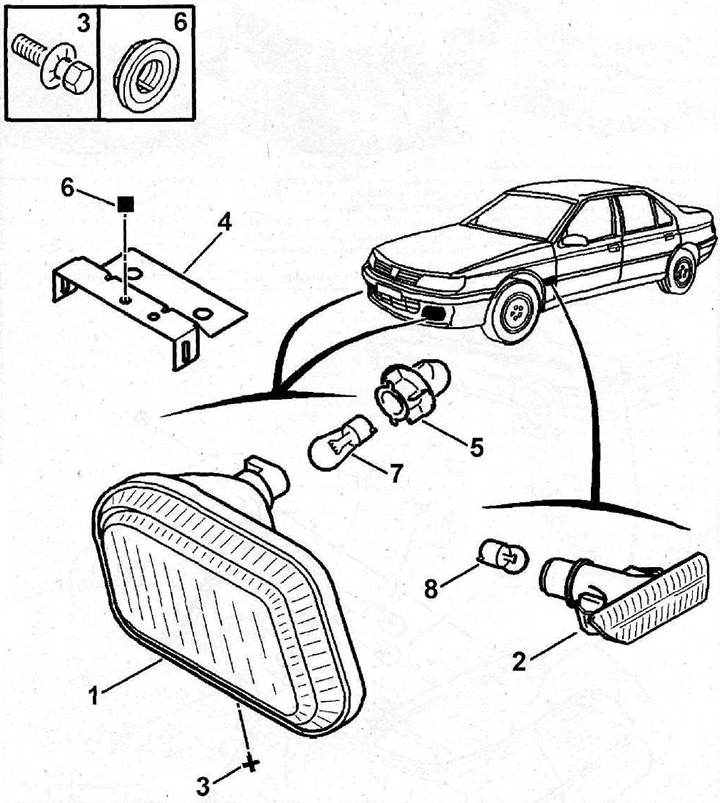

5.0 Пътепоказатели и странични повторители
1 - пътепоказател
2 - страничен мигач
3 - закрепващ болт
4 - скоба
5 - държач на крушка
6 - гайка
7 - крушка за мигач PY21W
8 - W5W ретранслаторна крушка

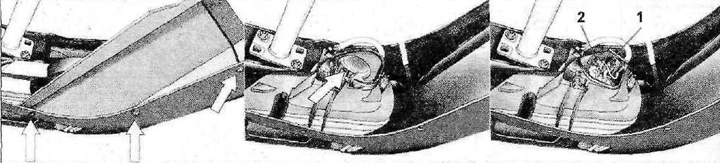

5.0a Развийте, като развиете четирите винта (вижте стрелките), отстранете предната част на обшивката на калника и отстранете крушката, като натиснете скобата
1 - мигач
2 - крушка за мъгла
Задни фарове
11. Отворете капака на багажника и свалете капака, който покрива съответния фар в багажника.
12. Стиснете ремъците, които държат държача на електрическата крушка B във фара и го извадете (вижте илюстрацията).

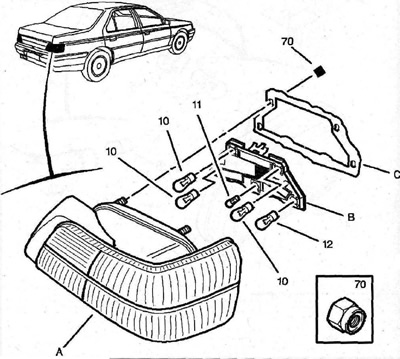

5.12 Стиснете каишките, държащи държача на крушка B в фара, и го извадете
А - дифузьор
10-12 - крушки
C - уплътнение
70 - гайка за закрепване на дифузора

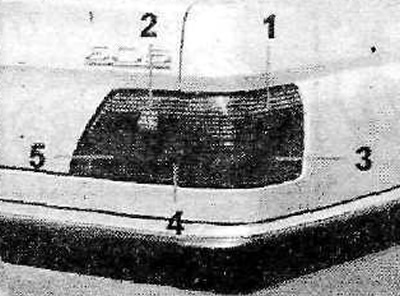

13. Извадете изгорялата крушка от фасунгата и я сменете с нова (вижте илюстрацията).
5.13 Извадете изгорялата крушка от държача и я сменете с нова
1 - мигач
2 - крушка за заден ход
3 - спирачна светлина / габаритна светлина
4 - електрическа крушка
5 - задна крушка за мъгла
