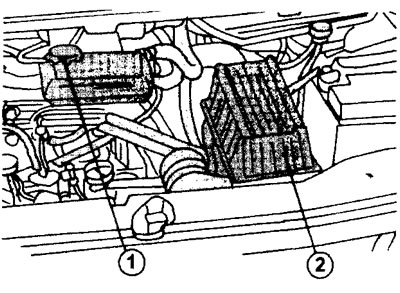

3.0b Местоположение на въздушния филтър за XU двигатели с 8 клапана. Сменяемият филтърен елемент се отстранява след отстраняване на капака.
1 - капачка на разширителния резервоар за охлаждаща течност
2 - капак на въздушния филтър
1 - капачка на разширителния резервоар за охлаждаща течност
2 - капак на въздушния филтър

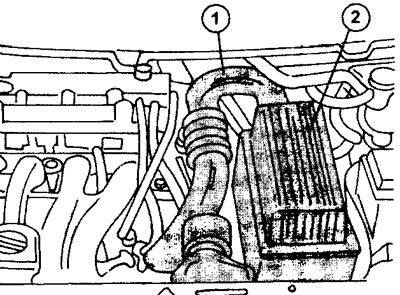

3.0v Местоположение на въздушния филтър за двигатели с 16 клапана. Сменяемият филтърен елемент се отстранява след отстраняване на капака.
1 - маркуч за всмукване на въздух
2 - капак на въздушния филтър
1 - маркуч за всмукване на въздух
2 - капак на въздушния филтър
31. Разкачете маркуча за ниско налягане и въздушните маркучи от крайната страна на корпуса на въздушния филтър. Отрежете скобите на маркуча и когато монтирате маркучите, използвайте нови скоби.
32. Отстранете входната тръба отгоре на корпуса на въздушния филтър.
33. Извийте затягащите пружини, които държат капака на въздушния филтър към корпуса.
34. Отстранете уплътнителния пръстен. Уплътнителният пръстен трябва да се смени, ако състоянието му го изисква.
35. Отстранете елемента на въздушния филтър. Ако филтърният елемент не е много запушен или мръсен, той може да се продуха със сгъстен въздух. Издухайте филтърния елемент отвътре навън.
36. Избършете вътрешността на корпуса на въздушния филтър с парцал и поставете нов резервен филтърен елемент. Уверете се, че седи добре.
Всички други работи се извършват в обратния ред на отстраняването.
