Обща информация
1. Вижте точка 1 параграф 5.
Вътрешно осветление
2. С помощта на малка отвертка внимателно отстранете капака от първоначалното му място (фиг. 6.2).

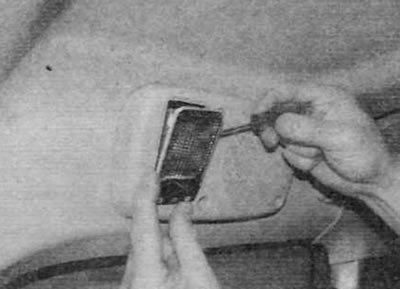

Фиг. 6.2. Внимателно отстранете вътрешната лампа
3. Натиснете зъбците и извадете фасунгата на лампата от лампата. Лампата се вкарва в патрона плътно (фиг. 6.3, a, b).

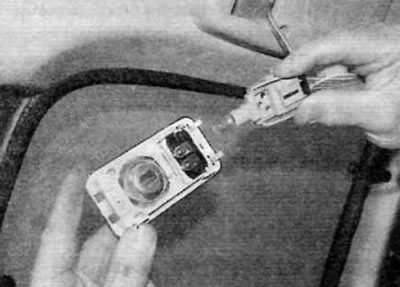

Фиг. 6.3, а. Натиснете зъбците и извадете гнездото на лампата от фенера

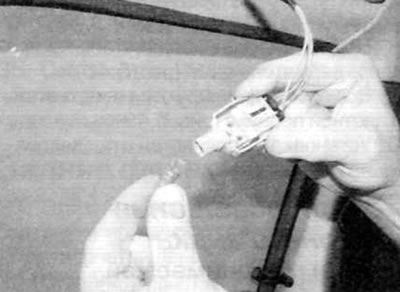

Фиг. 6.3б. Лампата е монтирана в патрона чрез плътно прилягане
4. Монтажът се извършва в реда, обратен на демонтирането.
Осветление на арматурното табло и предупредителни светлини
Смяната на лампите на арматурното табло е възможна само на автомобили до моделна година 2001. При по-късните модели светодиодите се използват като арматурно табло и индикаторни лампи. Те не могат да се сменят отделно от арматурното табло.
5. Свалете арматурното табло, както е описано в параграф 9.
6. Завъртете съответния цокъл на лампата обратно на часовниковата стрелка, за да го извадите от задната страна на щита.
7. Лампите са комбинирани с фасунги.
8. Накрая монтирайте арматурното табло (вижте параграф 9).
Осветление на контролния панел за отопление/вентилация
9. Отстранете модула за управление на нагревателя/вентилацията, както е описано в глава 3.
10. Завъртете гнездата на лампата обратно на часовниковата стрелка, за да ги извадите. За да извадите лампата без основа от гнездото, просто я дръпнете.
11. Монтажът се извършва в реда, обратен на демонтирането.
Многофункционално подсветка на дисплея
12. Отстранете многофункционалния дисплей, както е описано в параграф 10.
13. Завъртете гнездата на лампата обратно на часовниковата стрелка и ги извадете (фиг. 6.13). За да извадите лампата без основа от гнездото, просто я дръпнете.

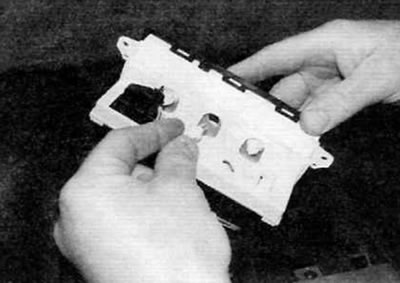

Фиг. 6.13. Отстранете гнездата на лампата на мултифункционалния дисплей. Лампите са фиксирани в гнездата чрез плътно прилягане
Индикатори за превключване
14. Светодиодите се използват като индикатори на превключвателите. Тези светодиоди са неразделна част от превключвателя и не могат да се сменят отделно. Следователно подмяната изисква подмяна на целия превключвател (с вижте параграф 4).
