Ако причината за отстраняването на радиатора е теч, имайте предвид, че незначителните течове често могат да бъдат поправени без отстраняване на радиатора от автомобила с помощта на специален уплътнител.
Пенсиониране - Модели за пускане преди септември 2002 г.
Модели с бензинов двигател
1. Изключете заземяващия проводник от батерията (вижте "Изключване на батерията").
2. Източете охлаждащата течност от охладителната система (вижте глава 1A).
3. Ако е необходимо, отстранете модула на въздушния филтър и въздуховодите за по-лесен достъп до радиатора, както е описано в глава 4A.
4. Разкачете маркучите на охлаждащата течност от радиатора, както е описано в параграф 2.
5. При модели без климатик, ако е приложимо, изключете електрическия конектор за превключвателя на охлаждащия вентилатор или температурния сензор, разположен от лявата страна на радиатора.
6. Работейки върху горната част на радиатора, повдигнете краищата на монтажните скоби на радиатора (по един от всяка страна) и плъзнете горната част на радиатора към двигателя (Фигура 3.6). Повдигнете радиатора, за да освободите долните монтажни зъбчета и извадете радиатора от двигателното отделение. Внимавайте да не повредите перките/ребрата, когато сваляте радиатора, като търкате съседни части.

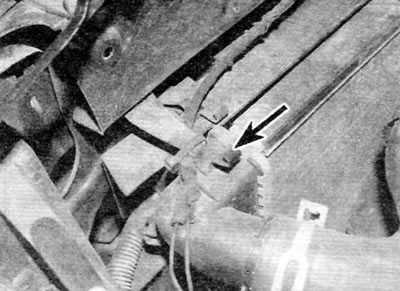

Фиг. 3.6. Повдигнете краищата на скобите за монтиране на радиатора (маркирани със стрелки) и плъзнете горната част на радиатора към двигателя
Модели с дизелов двигател
7. Изключете заземяващия проводник от батерията (вижте "Изключване на батерията").
8. Източете охлаждащата течност от охладителната система (вижте глава 1B).
9. Ако е необходимо, за да улесните достъпа до радиатора, отстранете модула на въздушния филтър и входящите въздуховоди, както е описано в глава 4B или 4B.
10 Освободете скобите и откачете горните маркучи от разширителния резервоар на охладителната система (фиг. 3.10).

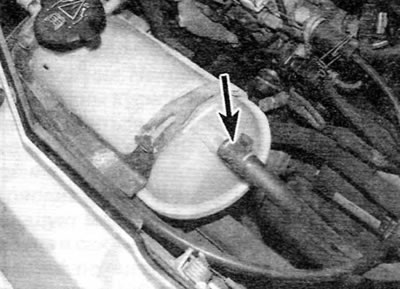

Фиг. 3.10. При дизелови модели откачете горните маркучи (левия маркуч, маркиран със стрелка) на разширителния съд на охладителната система
11 Ако е приложимо, изключете електрическия конектор на сензора за ниво на охлаждащата течност на гърба на разширителния съд (фиг. 3.11).

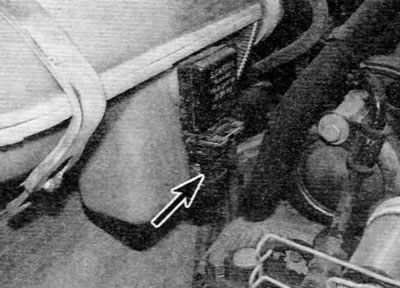

Фиг. 3.11. Изключете електрическия конектор (маркиран със стрелка) на сензора за ниво на охлаждащата течност на разширителния съд
12. Освободете фиксиращите яки и вземете широк резервоар от съответното основно рамо. Освободете скобата и откачете маркуча от долната страна на разширителния съд и след това извадете резервоара.
13. Отстранете решетката, както е описано в глава 11 и след това отстранете двата болта и отстранете опорната скоба на разширителния съд от предния панел на тялото.
14. Ако е приложимо, изключете електрическия конектор за превключвателя на охлаждащия вентилатор или температурния сензор, разположен от лявата страна на радиатора.
15. Откачете всички маркучи за охлаждащата течност от радиатора, както е описано в параграф 2.
16. Работейки върху горната част на радиатора, повдигнете краищата на монтажните щипки на радиатора (по един от всяка страна] и плъзнете горната част на радиатора към двигателя (Фигура 3.6). Повдигнете радиатора, за да освободите долните монтажни зъбчета и ги отстранете радиатора от отделението на двигателя.Внимавайте да не повредите перките/перките, когато сваляте радиатора, като докосвате съседни елементи.
Модели на пенсиониране след септември 2002 г.
17. Изключете заземяващия проводник от батерията (вижте "Изключване на батерията").
18. Източете охлаждащата течност от охладителната система (вижте глава 1A или 1B).
19. Ако е необходимо, за да улесните достъпа до радиатора, отстранете въздушния филтър и тръбопроводите за всмукване на въздух, както е описано в глава 4A, 4B или 4B.
20. При модели без климатик, ако е приложимо, изключете електрическия конектор за превключвателя на охлаждащия вентилатор или температурния сензор, разположен от лявата страна на радиатора.
21. Работейки върху горната част на радиатора, отстранете гайките (по една от всяка страна), закрепващи опорната рамка на радиатора към предния панел на тялото. Отстранете металния разделител от гумената опорна втулка (фиг. 3.21, a, b).

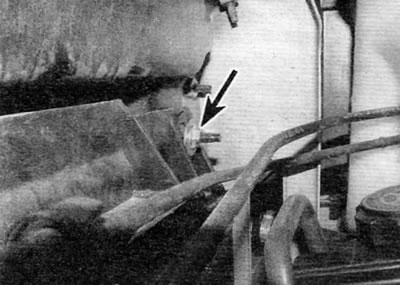

Фиг. 3.21 а. Развийте гайката (маркирана със стрелка), закрепваща опорната рамка на радиатора към предния панел на тялото...

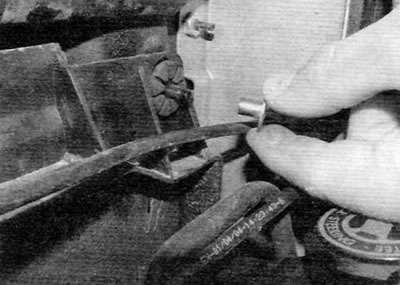

Фиг. 3.21б. ...и след това отстранете металния разделител от гумената втулка
22. Преместете горната част на носещата рамка на радиатора към двигателя и развийте болта, закрепващ всяка горна опорна скоба на радиатора към рамката (фиг. 3.22).

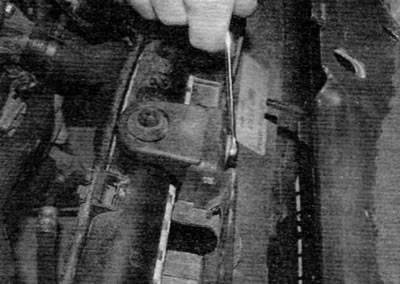

Фиг. 3.22. Отстранете болта, закрепващ всяка горна опорна скоба на радиатора към опорната рамка
23. Отстранете скобите от съответните гнезда в носещата рамка и ги отстранете от пластмасовите шпилки на радиатора (фиг. 3.23).

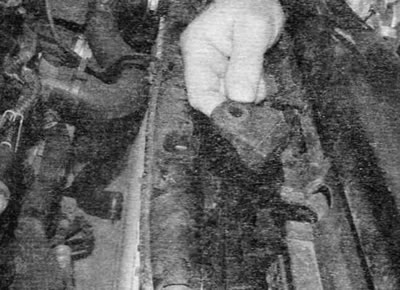

Фиг. 3.23. Отстранете скобите от съответните им слотове в основната рамка и ги отстранете от пластмасовите шпилки на радиатора
24. Отстранете скобите и откачете маркучите на разширителния съд от радиатора. Освободете маркуча(ите) от скобите на радиатора и ги плъзнете настрани.
25. Откачете останалите маркучи за охлаждащата течност от радиатора, както е описано в параграф 2.
26. Повдигнете радиатора, за да откачите долните монтажни зъбчета и извадете радиатора от двигателното отделение. Внимавайте да не повредите перките/ребрата, когато сваляте радиатора, като търкате съседни части.
Проверка
27. Ако радиаторът е бил отстранен поради подозрение за незапушване, промийте го с противоток, както е описано в глава 1A или 1B. Отстранете мръсотията от ребрата на радиатора / ребрата със сгъстен въздух (в този случай използвайте предпазни очила) или мека четка.
Предупреждение. Бъдете внимателни, тъй като остриетата са много остри и могат лесно да се повредят.
28. Ако е необходимо, специалист по радиатори може да извърши тест на потока на радиатора, за да определи дали има вътрешно запушване.
29. Течащ радиатор да се занесе при съответния специалист за качествен ремонт. Не се опитвайте да заварявате или запоявате течащ радиатор, тъй като това може да повреди пластмасовите части.
30. Ако радиаторът се изпраща някъде за ремонт или подмяна, отстранете всички маркучи и превключвателя на охлаждащия вентилатор (ако има такъв) от него
31. Проверете състоянието на гумените опори на радиатора и ги сменете, ако е необходимо.
Инсталиране
32. Монтажът се извършва в обратния ред на премахването, като се вземат предвид следните точки:
- a) Уверете се, че долните пластини на радиатора са поставени правилно в гумените стойки в панела на тялото.
- b) Свържете маркучите, както е описано в параграф 2, където е приложимо, като използвате нови о-пръстени.
- c) Накрая заредете охладителната система, както е описано в глава 1A или 1B.
