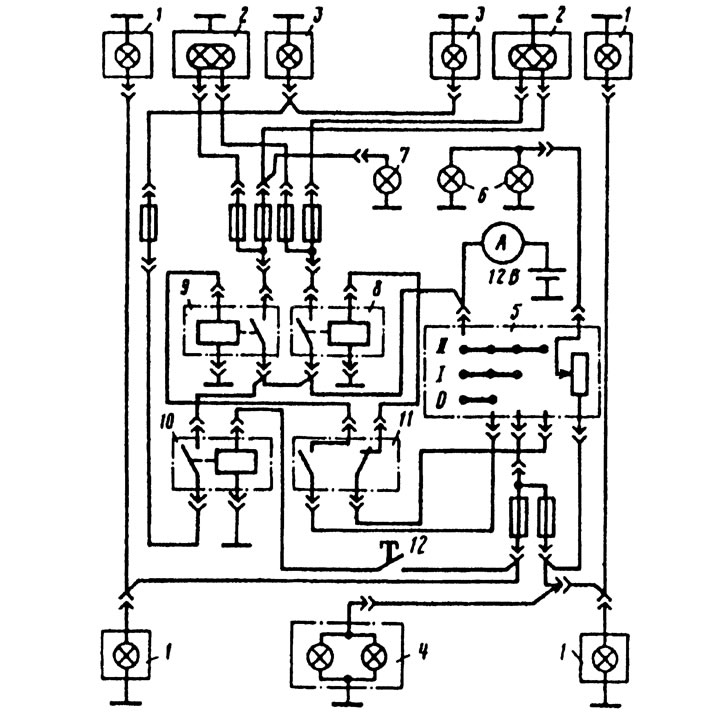

Рис. 1. Схема включения световых приборов при помощи центрального переключателя света: 1 - лампы габаритных огней; 2 - двухнитевые лампы головных фар; 3 - лампы противотуманных фар; 4 - лампы фонаря освещения номерного знака; 5 - центральный переключатель света; 6 - лампы освещения контрольно-измерительных приборов; 7 - контрольная лампа; 8 - 10 - электромагнитные реле; 11 - двухпозиционный переключатель; 12 - выключатель
Соединение световых приборов с источниками тока осуществляется с помощью электропроводки и различных коммутационных устройств. Для управления приборами освещения и световой сигнализации применяют центральные, дополнительные и комбинированные переключатели света, переключатели и электромагнитные или электронные прерыватели тока указателей поворота, выключатели наружного и внутреннего освещения, щитка приборов, сигналов торможения, противотуманных фар, фонарей заднего хода и т.д. Как наиболее протяженные и уязвимые с точки зрения коротких замыканий цепи освещения и световой сигнализации защищены плавкими и термобиметаллическими предохранителями.
Центральный переключатель света 5 ползункового типа имеет три фиксированных положения рукоятки штока. В положении 0 все потребители отключены, но можно включать нити дальнего света ламп 2 головных фар, когда дальним светом пользуются в целях сигнализации ручным однопозиционным выключателем с самовозвратом, который входит в состав переключателя 11 света головных фар.
При переводе рукоятки штока в положение I включаются лампы 1 габаритных огней, лампы 4 фонаря освещения номерного знака и лампы 6 освещения контрольно-измерительных приборов. В этом положении обеспечивается также электроснабжение ламп 3 противотуманных фар, которые включаются выключателем 12 через реле 10.
В положении II к источнику тока подключается двухпозиционный переключатель 11. В исходном положении переключателя Ик источнику тока подключена обмотка реле 8, контакты которого замыкают цепь электроснабжения нитей ближнего света фар головного освещения. При переводе переключателя 7/ во второе положение ближний свет выключается, при этом замыкаются контакты реле 9 и загораются дальний свет и контрольная лампа 7. Применением реле 8 и 9 обеспечивается снижение падения напряжения в цепях электроснабжения фар от источника тока.
Лампы 6 освещения контрольно-измерительных приборов включаются через встроенный в центральный переключатель света реостат. Сопротивление реостата регулируется поворотом рукоятки штока, что позволяет водителю изменять освещенность приборов на приборной панели.
