- odpojte vodiče od svoriek batérie;
- vyberte batériu a paletu;
- odstráňte hlavný brzdový valec, ako je popísané vyššie;

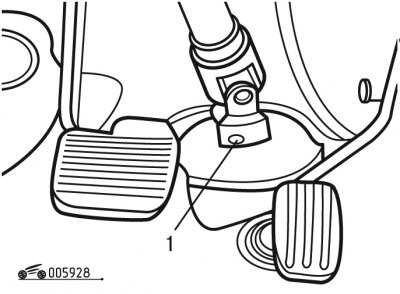

Ryža. 9.28. Demontáž hriadeľa volantu: 1 - skrutka
- odskrutkujte skrutku 1 (ryža. 9.28) univerzálny kĺb hriadeľa volantu;
- odstráňte riadenie hnacieho hriadeľa (pozri časť «Riadenie»), odstránením ochrannej západky;
- odpojte kábel od pedálu spojky a vyberte ho z prepážky;
- odpojte vákuovú hadicu;

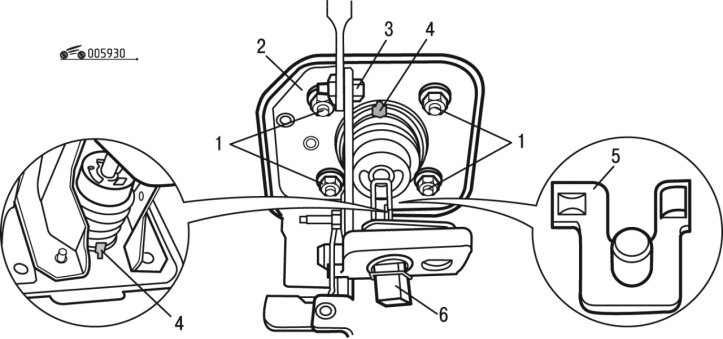

Ryža. 9.30. Demontáž zostavy pedálov: 1 - orechy; 2 - držiak pedálu; 3 - skrutka; 4 - západky; 5 - os; 6 - pinový konektor
- odskrutkujte skrutku 3 (pozri obr. 9.30);
- odstráňte nápravu 5;
- odpojte kontaktnú zásuvku 6 spínača signálu brzdenia;
- po odstránení západiek 4 odstráňte držiak 2 pedálu a posuňte ho nabok;

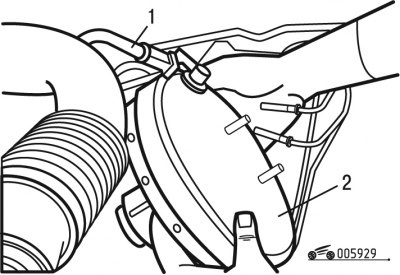

Ryža. 9.29. Demontáž vákuovej hadice: 1 - vákuová hadica; 2 - vákuový posilňovač

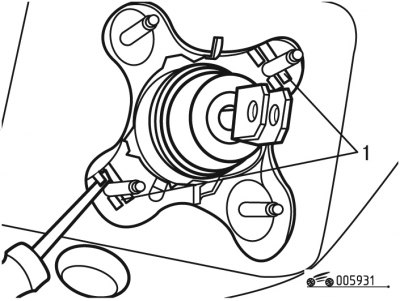

Ryža. 9.31. Odstránenie svoriek čapov posilňovača vákua: 1 - svorky
- vytiahnite podtlakový zosilňovač 2 cez motorový priestor (ryža. 9.29), ktorý predtým odstránil svorky 1 z kolíkov zosilňovača (ryža. 9.31);
- odstráňte tesnenie.
Nainštalujte podtlakový posilňovač bŕzd v nasledujúcom poradí:
- nainštalujte nové tesnenie;
- vymeniť nápravu 5 (pozri obr. 9.30) a namažte ho;

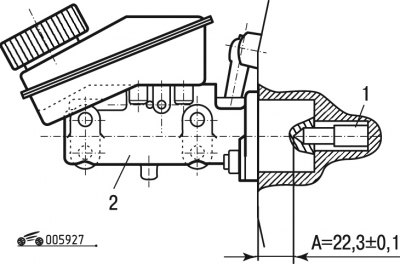

Ryža. 9.27. Inštalácia hlavného brzdového valca: 1 - tyč podtlakového posilňovača bŕzd; 2 - hlavný brzdový valec; A = (22, 3±0,1) mm
- skontrolujte, či sa tyč posilňovača vákua voľne pohybuje. Skontrolujte vzdialenosť A (pozri obr. 9.27) medzi hlavou tlačnej tyče podtlakového posilňovača a protiľahlým povrchom hlavného brzdového valca počas inštalácie (22,3±0,1) mm. V opačnom prípade skontrolujte stav brzdového pedála;
- následnú montáž vykonajte v opačnom poradí ako pri demontáži, pričom dodržte uťahovacie momenty skrutky 1 (pozri obr. 9.28) — 25 Nm, skrutky 3 (pozri obr. 9.30) - 8 Nm, matice 1 - 20 Nm.
